Como escolher o diâmetro, a espessura da parede e a construção corretos da manga de sílica

Como escolher o diâmetro, a espessura da parede e a construção ideais da manga de sílica.

A escolha de uma manga de sílica não se resume apenas a selecionar a que suporta a temperatura mais alta. A manga também deve se ajustar ao componente protegido, acomodar conectores ou acessórios, manter a flexibilidade necessária para a instalação e ter espessura suficiente para suportar as condições térmicas.

Para mangueiras, cabos, fios, tubos e equipamentos expostos a altas temperaturas radiantes, o correto édiâmetro da manga de sílicaA construção e a execução do serviço podem fazer uma diferença significativa no desempenho da instalação e do serviço.

Este guia explica os principais fatores de dimensionamento a serem considerados ao selecionar ummanga de sílica para alta temperatura, incluindo diâmetro interno, espessura da parede, construção da trança, expansão, flexibilidade e folga de instalação.

Comece com o diâmetro externo real.

O primeiro parâmetro de dimensionamento é o diâmetro externo do componente a ser protegido.

Para um cabo, meça o cabo finalizado em vez de se basear apenas na bitola do condutor. Para uma mangueira hidráulica, meça o diâmetro externo real da mangueira e considere as dimensões maiores criadas por conexões, terminais ou conectores. Para um tubo, use o diâmetro externo final da seção que será coberta.

Por que o tamanho da manga de sílica é mais do que apenas um número de diâmetro?

Uma capa de sílica precisa ser compatível com a geometria da instalação. Uma capa que se ajusta perfeitamente a um cabo reto pode não ser adequada quando a mesma capa precisa passar por um conector ou encaixe de mangueira.

As estruturas trançadas de sílica podem proporcionar um certo grau de expansão radial, o que facilita a instalação em formatos irregulares. No entanto, a expansão não deve ser considerada ilimitada. A luva deve ser selecionada de acordo com o diâmetro de instalação normal e as dimensões reais da montagem.

Para aplicações com conectores ou acessórios de grandes dimensões, verifique a maior seção transversal que a luva deve cobrir antes de definir o tamanho final da luva.

Qual a folga ideal para uma bucha de sílica?

A bucha normalmente não deve ser selecionada apenas com base na correspondência entre seu diâmetro interno nominal e o diâmetro externo do componente.

Uma pequena folga pode facilitar a instalação e permitir que a luva se mova ligeiramente com uma mangueira ou cabo flexível. Folga excessiva, no entanto, pode deixar espaço desnecessário entre a luva e o componente protegido, dificultando o posicionamento ou a fixação da luva.

O ajuste adequado depende da construção da manga e da aplicação.

Quando a espessura da parede importa

Espessura da parede da manga de sílicaAfeta a quantidade de material entre a fonte de calor e o componente protegido. Também pode influenciar a flexibilidade, o espaço de instalação e a construção geral do sistema de proteção térmica.

Uma manga mais espessa não é automaticamente a melhor escolha para todas as aplicações. Se o componente protegido se move com frequência, o excesso de material pode dificultar a passagem dos componentes. Se o espaço disponível para instalação for limitado, uma estrutura volumosa também pode interferir com os componentes próximos.

Para alta exposição ao calor radiante, a construção necessária deve ser avaliada juntamente com a distância da fonte de calor, a duração da exposição, o fluxo de ar circundante e a temperatura permitida do componente protegido.

Escolha a construção com base no movimento.

As camisas de sílica estão disponíveis em diferentes construções, pois os requisitos de proteção térmica não são idênticos em todas as aplicações.

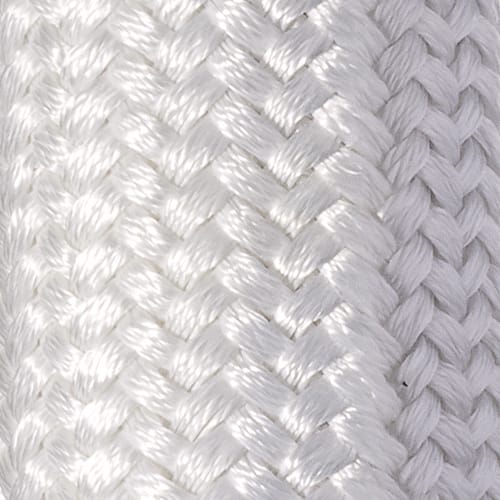

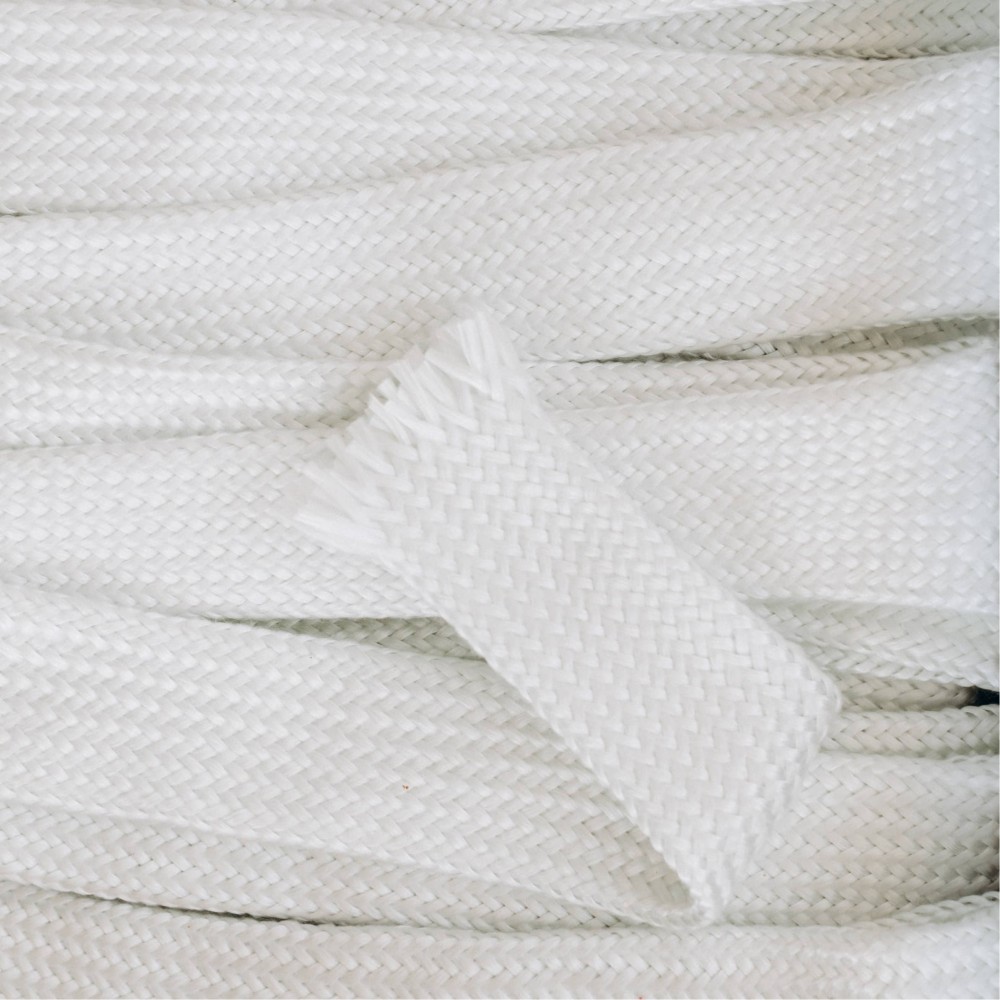

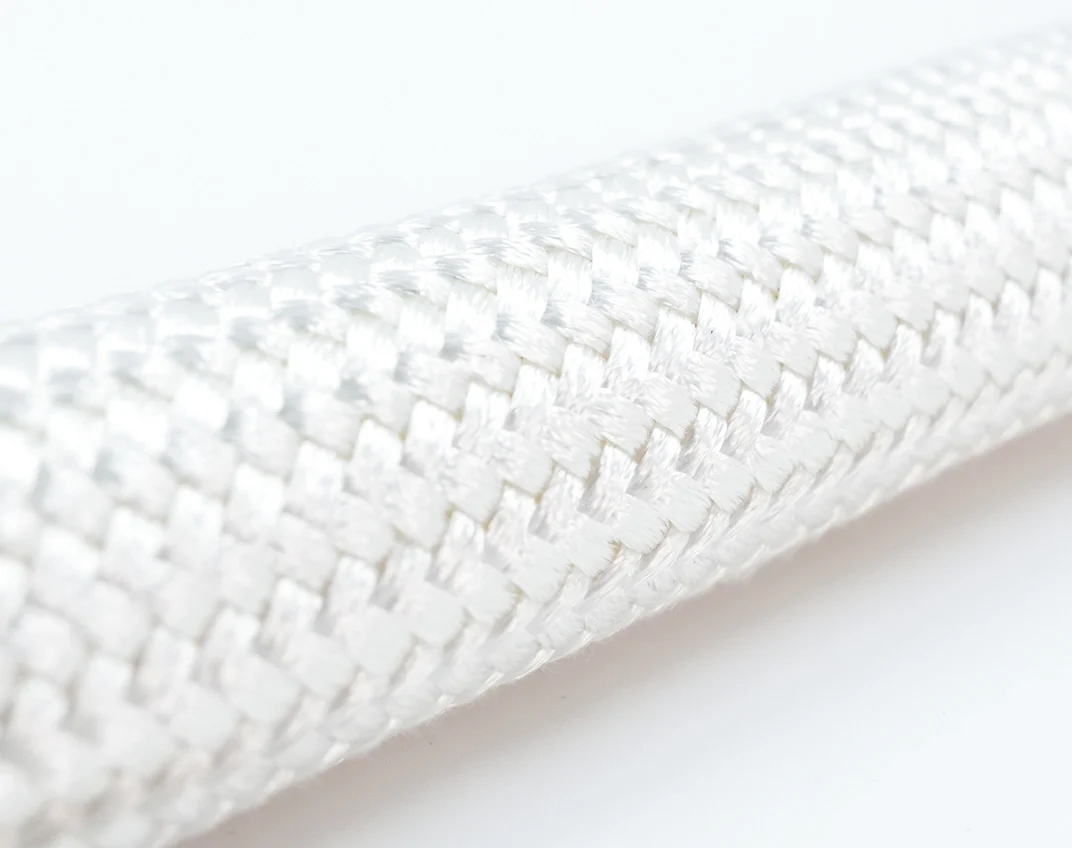

Manga de sílica trançada

UMmanga de sílica trançadaÉ adequado quando a flexibilidade e a instalação em torno de cabos, mangueiras ou componentes irregulares são importantes.

A estrutura trançada permite acomodar variações de diâmetro e ajuda a manga a se adaptar a trajetos curvos. Isso torna a construção trançada útil para fiação automotiva, proteção de mangueiras hidráulicas e conjuntos de cabos industriais.

Para uma opção trançada resistente a altas temperaturas, veja oManga de sílica trançada resistente a altas temperaturas.

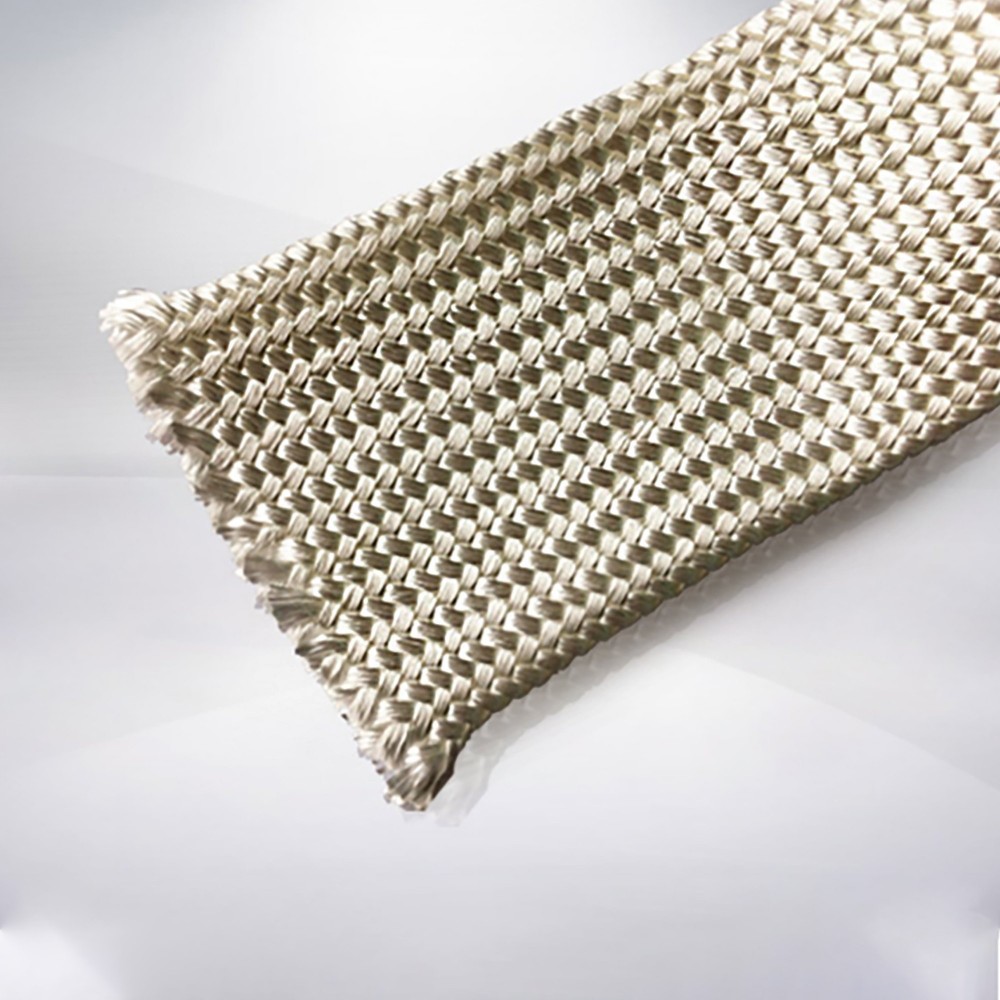

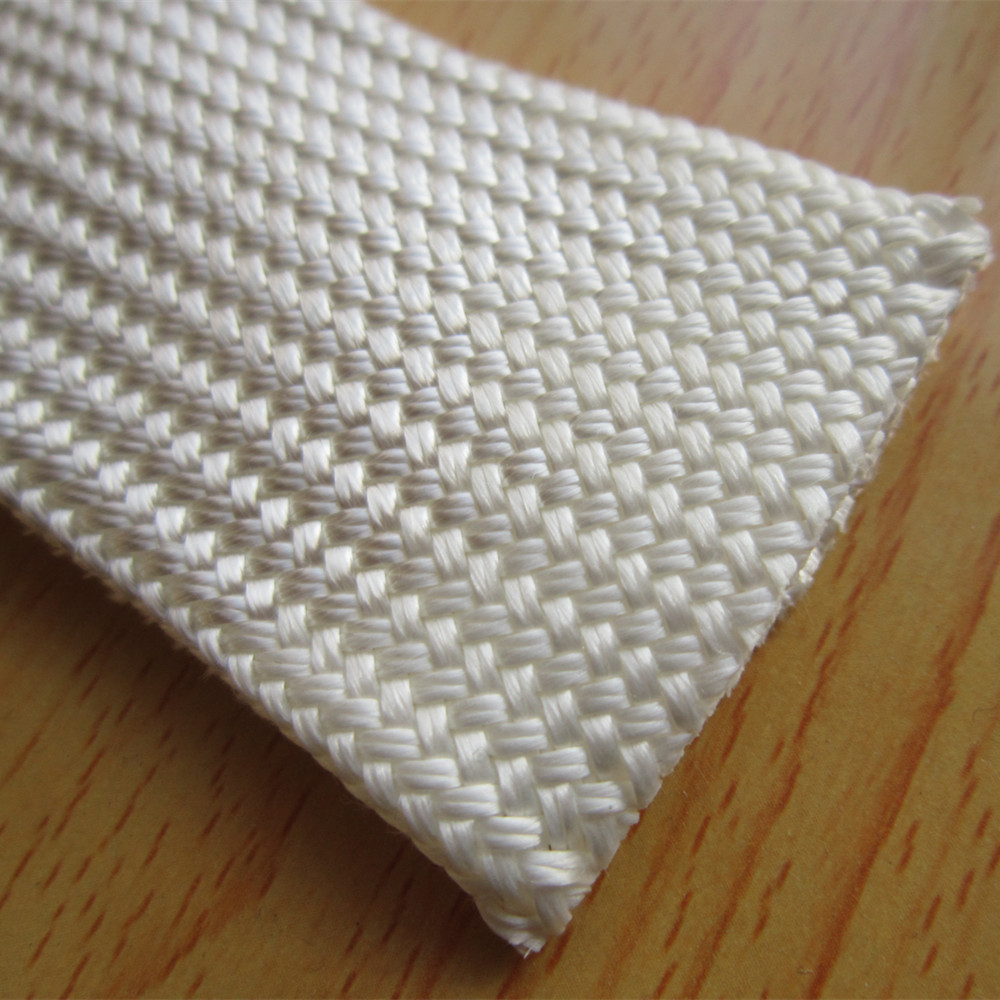

Manga de sílica texturizada

A estrutura texturizada em sílica proporciona uma superfície macia e flexível para aplicações em que a capa precisa se adaptar ao componente protegido.

Pode ser considerado para mangueiras, cabos, fios, tubulações quentes e equipamentos localizados próximos a fontes de alta temperatura.

Veja oManga de sílica texturizada para isolamento térmicoPara uma construção texturizada projetada para aplicações de isolamento em altas temperaturas.

Considere a fonte de calor antes de selecionar a manga.

A classificação de temperatura deve ser avaliada juntamente com o tipo de exposição ao calor.

É importante também distinguir entre a capacidade máxima de temperatura de um produto e a condição de operação contínua recomendada. A temperatura real de aplicação deve ser especificada ao solicitar uma capa, em vez de selecionar um produto com base apenas em um valor de temperatura anunciado.

Não ajuste o tamanho da luva ao redor do diâmetro interno da mangueira.

Um erro comum na compra de uma capa protetora para mangueira hidráulica é usar o diâmetro nominal da mangueira como referência de dimensionamento.

Por exemplo, uma mangueira identificada pelo seu diâmetro interno não necessariamente possui um diâmetro externo correspondente. Diferentes construções de mangueiras podem ter dimensões externas diferentes, e conexões prensadas podem ser substancialmente maiores do que a própria mangueira.

Para umManga de sílica para mangueira hidráulicaForneça o diâmetro externo real da mangueira e o diâmetro externo máximo da conexão ou do conector que a luva deve acomodar.

Aplicações de cabos exigem uma abordagem de dimensionamento diferente.

Para cabos elétricos e chicotes de fios, meça o conjunto finalizado em vez do condutor em si.

Um cabo pode conter isolamento, blindagem, revestimento externo e camadas protetoras adicionais. Um chicote de fios também pode ter seu diâmetro alterado em pontos de ramificação ou conectores.

Antes de selecionar ummanga de cabo de sílica, verificar:

• Diâmetro do cabo ou feixe acabado
• Dimensões do conector
• Localização das agências
• Raio de curvatura
• Espaço disponível para instalação
• Movimento e vibração esperados
• Temperatura no local do cabo

O revestimento de sílica oferece proteção térmica, mas sua capacidade de suportar altas temperaturas não deve ser interpretada como uma garantia automática de isolamento elétrico ou classificação dielétrica. Os requisitos elétricos devem ser avaliados separadamente.

Permitir o método de instalação

A forma como a manga será instalada pode influenciar o tamanho necessário.

Se a luva for instalada sobre um cabo ou mangueira solta antes da conexão do conjunto, o diâmetro da luva geralmente pode ser selecionado próximo ao do componente. Se a luva precisar ser instalada sobre um conector, encaixe ou mangueira já montada, a maior dimensão externa torna-se um parâmetro crítico de dimensionamento.

Para instalações permanentes, a manga também pode ser fixada com dispositivos de contenção adequados nas extremidades para evitar movimentos indesejados. O método de contenção não deve danificar a manga nem criar compressão excessiva.

Exemplo de seleção do tamanho da capa de sílica

Considere uma mangueira hidráulica com um diâmetro externo real de 25 mm. A mangueira passa perto de um componente de exaustão de alta temperatura, e a conexão prensada pela qual a luva deve passar tem um diâmetro externo de 34 mm.

Selecionar uma luva com base apenas no diâmetro da mangueira de 25 mm pode criar um problema de instalação se a luva não puder passar pela conexão de 34 mm.

O processo de seleção correto é, portanto:

1. Meça o diâmetro externo real da mangueira.
2. Meça o diâmetro externo máximo de encaixe.
3. Determine se a luva deve passar por cima da conexão montada.
4. Considere o movimento da mangueira e o raio de curvatura.
5. Avalie a fonte de calor e a duração da exposição.
6. Selecione a construção e o diâmetro da manga de acordo com as suas necessidades.
7. Confirme as dimensões finais com o fornecedor antes da produção.

Quando um diâmetro maior não é melhor

Aumentar o tamanho da manga de sílica pode parecer atraente porque facilita a instalação, mas o excesso de folga pode criar outros problemas.

Uma capa solta pode deslocar-se durante a vibração, ocupar mais espaço de instalação e dificultar o posicionamento da proteção térmica sobre a área pretendida.

Para mangueiras e conjuntos de cabos em movimento, a luva deve acomodar o movimento sem ficar excessivamente folgada. O objetivo é um encaixe funcional, e não simplesmente escolher o maior diâmetro disponível.

Quando uma construção mais espessa não é melhor

O mesmo princípio se aplica à espessura da parede.

Uma construção mais robusta pode ser apropriada quando se exige proteção térmica adicional, mas pode aumentar a rigidez e o diâmetro externo. Em um compartimento do motor compacto ou em um chicote de cabos com passagem estreita, esses fatores podem se tornar importantes.

O desempenho térmico, a flexibilidade e o espaço disponível devem, portanto, ser avaliados em conjunto, em vez de tratar a espessura da parede como uma especificação independente.

Informações a incluir em uma solicitação de cotação

Uma solicitação de cotação detalhada permite que um fabricante de mangas de sílica recomende uma construção e um tamanho mais adequados.

Fornecer esses detalhes é mais útil do que solicitar uma "manga para alta temperatura" genérica. Isso permite que o fornecedor avalie o diâmetro, a construção e os requisitos térmicos em conjunto.

Lista de verificação para seleção de mangas de sílica

• Meça o diâmetro externo real do componente protegido.
• Verifique a maior conexão ou encaixe que a luva deve atravessar.
• Determine se o conjunto é estático ou móvel.
• Avalie a fonte de calor real e as condições de exposição.
• Escolha a construção trançada ou texturizada de acordo com os requisitos de instalação.
• Considere a espessura da parede e o espaço disponível.
• Verifique o raio de curvatura e as restrições de roteamento.
• Especifique quaisquer requisitos de abrasão, fluidos ou ambientais.
• Confirme as especificações de temperatura do produto com o fornecedor.
• Solicite amostras quando a aplicação tiver requisitos dimensionais ou térmicos rigorosos.

Escolha a capa de sílica adequada para sua aplicação.

O corretotamanho da manga de sílicaDepende de mais fatores além do diâmetro nominal do componente. O diâmetro externo real, as conexões, o método de instalação, a flexibilidade, a espessura da parede, a exposição ao calor e o espaço disponível influenciam a seleção final.

A BSTFLEX fornece revestimentos de sílica de alta temperatura para mangueiras, cabos, fios, tubos e aplicações de proteção térmica industrial.gama de produtos de mangas de sílicaInclui construções trançadas e texturizadas para diferentes requisitos de instalação.

Para obter um orçamento, informe o diâmetro do componente, o comprimento da luva necessário, a temperatura de operação, a aplicação e a quantidade. Entre em contato conosco através do nosso [inserir link aqui].Página do produto da capa de sílicaPara discutir suas necessidades.

Perguntas frequentes

Como faço para medir o tamanho ideal de uma capa de sílica?

Meça o diâmetro externo real do componente finalizado. Para mangueiras e cabos com conexões ou conectores, meça também a maior seção que a luva deve cobrir.

A capa de silicone deve ficar bem justa?

Não necessariamente. O ajuste adequado depende da construção da manga, da geometria do componente e do seu movimento. Um ajuste prático com folga suficiente para a instalação é geralmente preferível a uma compressão excessiva ou a uma folga excessiva.

Uma capa de sílica maior oferece melhor proteção térmica?

Não automaticamente. O desempenho térmico depende da construção da manga, da espessura do material, da fonte de calor, do tempo de exposição e das condições de instalação. Uma manga de dimensões excessivas também pode se deslocar ou ocupar espaço desnecessário.

Qual a diferença entre uma capa de sílica trançada e uma texturizada?

As mangas de sílica trançadas são úteis onde a flexibilidade de instalação e a expansão radial são importantes. As mangas de sílica texturizadas proporcionam uma estrutura macia e adaptável para isolamento térmico em torno de mangueiras, cabos, fios e outros componentes.

É possível instalar uma capa de sílica sobre conexões de mangueiras hidráulicas?

Isso pode ser possível se o diâmetro e a construção da luva forem selecionados para acomodar a conexão. O diâmetro externo máximo da conexão deve ser informado ao solicitar a luva, principalmente quando a mangueira já estiver montada.

A capa de sílica pode ser usada em cabos elétricos?

Sim, o revestimento de sílica pode ser usado como proteção térmica de alta temperatura para cabos e fios. No entanto, a proteção térmica e o isolamento elétrico são requisitos de desempenho distintos, portanto, as especificações elétricas de todo o sistema também devem ser avaliadas.
