Uma manga térmica trançada tem de fazer mais do que apenas sobreviver ao calor. Ela também precisa encaixar sobre o componente, acompanhar curvas, passar por conexões quando necessário, permanecer estável durante a instalação e fornecer espessura têxtil suficiente para reduzir a carga térmica que chega à mangueira, cabo ou fio por baixo.

Esses detalhes práticos explicam por que manga de sílica trançada é amplamente utilizada para proteção contra altas temperaturas em instalações onde o isolamento rígido não consegue acompanhar o trajeto do componente.

A BSTFLEX fabrica Manga de sílica trançada resistente a altas temperaturas para mangueiras, cabos, fios e outros componentes expostos a ambientes térmicos severos. A especificação atual do produto lista uma resistência máxima à temperatura de até 1.200°C para esta construção trançada específica.

A estrutura da trança controla mais do que a aparência

À primeira vista, duas mangas de sílica podem parecer quase idênticas. Ambas podem ser brancas, flexíveis e tubulares. O comportamento delas durante a instalação ainda pode ser muito diferente.

A diferença geralmente começa na própria trança.

Uma manga trançada é produzida entrelaçando múltiplos suportes de fios de sílica em torno de um eixo tubular. Os fios cruzam-se em um ângulo em vez de correrem apenas ao longo do comprimento da manga.

Esta geometria afeta:

• expansão radial
• contração axial
• densidade da parede da manga
• flexibilidade em torno de curvas
• estabilidade dimensional
• cobertura de superfície
• resistência ao deslocamento do fio durante o manuseio

Alterar o tamanho do fio, a contagem de suportes, o ângulo da trança ou a tensão de produção pode mudar como a manga trançada de sílica acabada se comporta, mesmo quando o diâmetro interno nominal é o mesmo.

Para uma aplicação OEM, isso é importante porque a melhor construção para um tubo reto e estacionário pode não ser a melhor construção para uma mangueira hidráulica que se dobra repetidamente durante a operação.

A flexibilidade radial é uma das principais vantagens da trança

Uma trança tubular não se comporta como um tubo rígido.

Quando seu diâmetro se expande, seu comprimento e o ângulo da trança mudam. Quando a manga é esticada longitudinalmente, o diâmetro pode diminuir.

Esta característica permite que uma manga de fibra de sílica trançada acomode uma faixa limitada de diâmetros de componentes e siga trajetos curvos de forma mais natural do que um tubo de isolamento rígido.

Essa flexibilidade radial torna-se útil quando a manga precisa encaixar em torno de:

• mangueiras hidráulicas
• linhas de fluido de borracha
• feixes de cabos elétricos
• chicotes elétricos
• cabos de sensores
• tubos de pequeno diâmetro
• conjuntos irregulares

No entanto, a expansão radial tem limites. Uma manga não deve ser selecionada com vários tamanhos a menos, assumindo que a trança compensará indefinidamente.

A expansão excessiva pode abrir a trança, reduzir a cobertura têxtil e alterar a estrutura efetiva da parede.

O ajuste da mangueira começa pelo diâmetro externo, não pelo tamanho nominal da mangueira

Um dos erros de especificação mais comuns é pedir a luva pelo diâmetro interno nominal da mangueira.

Uma mangueira hidráulica descrita como 1 polegada não tem 1 polegada de diâmetro externo. Dependendo da construção da mangueira, do reforço e da espessura da cobertura, o diâmetro externo real pode ser substancialmente maior.

O ponto de partida correto para uma luva de sílica trançada para proteção de mangueira é, portanto, o diâmetro externo medido da mangueira.

Antes de fazer o pedido, registre:

Se a luva for instalada antes que as conexões da mangueira sejam crimpadas, o diâmetro do corpo da mangueira pode controlar o tamanho.

Se a luva precisar ser instalada sobre uma montagem de mangueira pronta, a maior conexão ou ponteira pode controlar o tamanho.

A instalação da conexão pode alterar completamente o diâmetro necessário da luva

Considere um corpo de mangueira medindo 25 mm de diâmetro externo com uma ponteira crimpada medindo 38 mm.

Se a luva trançada for instalada antes da ponteira, uma luva selecionada com base no diâmetro da mangueira pode ser apropriada.

Se o pessoal de manutenção precisar deslizar a luva sobre a montagem pronta, a luva deve expandir-se suficientemente sobre a ponteira de 38 mm ou ser fornecida em outro formato de construção ou instalação.

É por isso que a pergunta:

"Qual é o diâmetro da sua mangueira?"

muitas vezes não é suficiente.

Uma pergunta mais útil é:

"Qual é o maior diâmetro pelo qual a luva deve passar durante a instalação?"

Para montagens de mangueiras personalizadas, a BSTFLEX recomenda fornecer tanto o diâmetro externo da mangueira quanto o diâmetro externo máximo da conexão ao solicitar uma luva trançada de alta sílica.

Uma luva muito apertada pode criar seus próprios problemas

Pode parecer lógico que uma luva de ajuste apertado ofereça melhor proteção porque não há espaço desnecessário ao redor da mangueira.

Na prática, o aperto excessivo pode ser indesejável.

Uma trança fortemente expandida pode:

• abrir lacunas entre os fios
• reduzir a densidade têxtil efetiva
• dificultar a instalação
• aumentar o atrito contra a cobertura da mangueira
• restringir a curvatura
• colocar tensão desnecessária na luva

Uma luva selecionada corretamente deve ajustar-se com segurança sem ser forçada até sua faixa máxima de expansão.

A quantidade de folga depende do design da trança e do método de instalação, em vez de uma porcentagem universal.

Uma luva superdimensionada também não é automaticamente melhor

Mover-se muito na direção oposta cria outro conjunto de problemas.

Uma luva excessivamente grande pode:

• mover-se ao longo da mangueira
• colapsar em curvas
• interferir com componentes próximos
• exigir hardware de terminação adicional
• criar lacunas de ar inconsistentes

Para conjuntos de mangueiras móveis, a folga excessiva também pode permitir que a luva roce em conexões, suportes ou componentes vizinhos.

O objetivo, portanto, não é simplesmente "grande o suficiente para caber". É um diâmetro que permite uma instalação prática enquanto mantém a geometria de trança pretendida.

A espessura da parede deve corresponder ao problema térmico

O diâmetro interno determina se a luva cabe. A construção da parede influencia o que acontece após a instalação.

Duas luvas de fibra de sílica com o mesmo diâmetro nominal podem ter diferentes contagens de fios, densidades de trança e espessuras de parede.

Uma parede mais espessa pode introduzir mais fibra de sílica entre a fonte de calor e o componente protegido, mas isso não significa que a opção mais espessa seja sempre a preferida.

Aumentar a espessura da parede também aumenta:

• diâmetro externo
• peso
• consumo de material
• folga mínima de instalação
• rigidez em torno de curvas fechadas

Um cabo estacionário próximo a uma abertura de forno pode tolerar uma estrutura de isolamento relativamente volumosa.

Uma mangueira hidráulica que se move através de um compartimento de motor confinado pode precisar de uma trança muito mais compacta.

A densidade da trança importa tanto quanto a espessura da parede

Uma luva pode parecer espessa, mas ainda ter uma estrutura têxtil aberta.

A densidade da trança descreve quão próximos os fios cobrem a circunferência da luva.

Uma cobertura maior geralmente cria uma barreira têxtil mais contínua, enquanto uma trança mais aberta pode oferecer maior expansão e flexibilidade.

O equilíbrio ideal depende da aplicação.

Manga de sílica trançada para roteamento de mangueiras hidráulicas

As instalações de mangueiras hidráulicas criam uma combinação de demandas dimensionais e mecânicas que são diferentes da proteção de cabos estacionários.

A mangueira pode:

• dobrar durante a operação da máquina
• vibrar
• mover-se com um cilindro ou braço articulado
• passar por braçadeiras e suportes
• passar perto de superfícies de exaustão ou fornos
• sofrer abrasão além do calor

Uma manga de sílica trançada pode acompanhar esse movimento de forma mais natural do que o isolamento rígido.

Mas a manga não deve reduzir o raio de curvatura da mangueira abaixo do valor especificado pelo fabricante da mangueira.

Em máquinas móveis, o comprimento da instalação também deve levar em conta o movimento da mangueira. Uma manga cortada exatamente na distância em linha reta entre dois pontos pode ficar curta demais quando a mangueira muda de posição.

Onde a manga deve terminar em uma mangueira hidráulica?

A terminação é frequentemente negligenciada até que a instalação comece.

Em muitas montagens, a manga deve se estender o suficiente para proteger a parte da mangueira exposta ao calor, evitando interferências com:

• conexões giratórias
• faces para chave
• pontos de inspeção
• marcas de identificação da mangueira
• juntas móveis

Se a exposição ao calor continuar perto da conexão, o comportamento térmico do acoplamento metálico também precisa de atenção. Um corpo de mangueira protegido ainda pode receber calor através de uma conexão metálica quente por condução.

Para montagens críticas, o sistema completo de mangueira e conexão deve, portanto, ser revisado em vez de tratar a seção flexível da mangueira isoladamente.

Feixes de cabos se comportam de maneira diferente das mangueiras hidráulicas

Um feixe de cabos pode parecer mais simples porque não contém fluido pressurizado, mas as instalações de cabos apresentam seus próprios problemas de dimensionamento.

Os cabos podem variar em:

• diâmetro do feixe
• tamanho do conector
• pontos de ramificação
• raio de curvatura mínimo
• número de condutores
• material da capa externa

Para uma manga de sílica trançada para proteção de cabos, o diâmetro nominal do feixe geralmente é apenas a primeira medida.

Se a manga for instalada antes de os conectores serem montados, o feixe de cabos pode frequentemente usar uma manga de ajuste relativamente justo.

Se a manga precisar de manutenção ou substituição sem remover os conectores, o tamanho do conector torna-se importante.

Roteamento de cabos através de zonas quentes

Em máquinas industriais, o cabo raramente segue uma linha perfeitamente reta.

Uma rota típica pode sair de um gabinete de controle, passar ao redor da estrutura de uma máquina, cruzar perto de uma parede de exaustão ou forno, dobrar ao redor de um suporte e terminar em um sensor.

A manga de sílica deve permanecer flexível o suficiente para seguir este caminho sem amontoar no raio interno de cada curva.

Esta é uma das razões pelas quais a construção trançada é útil para:

• cabos de termopares
• cabos de sensores
• fiação de controle industrial
• fiação de geradores
• chicotes de motores
• instrumentação de fornos

Uma trança compacta também pode ser vantajosa onde vários cabos protegidos compartilham o mesmo leito de cabos ou espaço de conduíte.

A proteção de chicotes elétricos requer atenção aos pontos de ramificação

Um chicote elétrico frequentemente se divide em múltiplas ramificações.

Uma única manga tubular nem sempre consegue seguir cada ramificação sem interrupção.

Abordagens comuns incluem:

• usar seções de manga separadas para cada ramificação
• terminar a manga principal antes da ramificação
• usar diâmetros diferentes ao longo do chicote
• instalar a manga durante a montagem do chicote antes que os conectores sejam adicionados

O melhor método depende da sequência de produção.

Para projetos de chicotes elétricos OEM, fornecer um desenho do chicote é frequentemente mais útil do que fornecer apenas o diâmetro total do cabo.

Manga de fibra de sílica perto de componentes de exaustão

Áreas de exaustão colocam calor radiante concentrado perto de mangueiras e sistemas elétricos.

Instalações típicas incluem:

• fiação ao lado de coletores de exaustão
• cabos de sensores perto de turbocompressores
• mangueiras hidráulicas perto de tubos de exaustão a diesel
• linhas de fluido roteadas perto de tubos de descida
• fiação do motor perto de sistemas de pós-tratamento

Nestes casos, a manga de sílica trançada é normalmente instalada ao redor do componente que requer proteção.

O diâmetro da manga deve ser selecionado ao redor daquela mangueira ou cabo, não ao redor do tubo de exaustão.

Se o objetivo for, em vez disso, isolar o próprio tubo de exaustão, o projeto térmico muda. A temperatura do tubo, a espessura do isolamento, a contenção de calor e a temperatura externa desejada da superfície tornam-se mais importantes.

Proteção de cabos e mangueiras em fornos

Instalações de fornos frequentemente contêm linhas de serviço ao redor de portas, queimadores, atuadores e instrumentação.

Uma manga de fibra de sílica trançada pode proteger componentes flexíveis que precisam permanecer próximos a essas áreas, permitindo ainda o acesso para manutenção.

As aplicações úteis incluem:

• cablagem do controlo do queimador
• cabo de termopar
• mangueira hidráulica
• linhas pneumáticas
• cablagem de sensores
• tubos de pequeno diâmetro para processos

A própria temperatura da câmara não deve ser utilizada como a única especificação para a manga.

A temperatura importante é a exposição térmica real no local da mangueira ou do cabo.

Aplicações de Fundição e Processamento de Aço

As fundições e as siderurgias colocam mangueiras e cabos em ambientes que combinam elevado calor radiante com contaminação mecânica.

Uma manga trançada de alta sílica pode ser utilizada onde o calor é a principal preocupação, especialmente em redor de:

• máquinas de fundição
• linhas de serviço de fornos
• equipamento de laminagem
• sistemas hidráulicos
• instrumentação elétrica
• equipamento de manuseamento de metal fundido

Estes ambientes também levantam outra questão: o metal fundido.

A resistência das fibras a altas temperaturas e o desempenho contra salpicos de metal fundido não são a mesma propriedade.

Se forem previstos salpicos diretos, o produto deve ser avaliado relativamente ao metal fundido específico, ao tempo de contacto e ao tratamento de superfície necessário, em vez de ser selecionado unicamente com base na capacidade de temperatura da fibra de sílica.

Roteamento Automóvel e no Compartimento do Motor

A gestão térmica automóvel cria um desafio de dimensionamento diferente porque o espaço é limitado.

Os componentes podem ficar a escassos milímetros de distância em redor de:

• turbocompressores
• coletores de escape
• tubos de queda
• sistemas EGR
• blocos do motor
• sensores de alta temperatura

Uma manga compacta de sílica trançada pode proteger mangueiras ou fios individuais sem exigir o grande volume de instalação de uma manta removível ou de um escudo fabricado.

A manga ainda precisa de coexistir com braçadeiras, suportes, conetores e linhas adjacentes.

Para projetos automóveis, o diâmetro externo da manga acabada importa, portanto, quase tanto quanto o diâmetro interno.

De Quanto Espaço Livre se Necessita em Redor da Manga Acabada?

Esta questão é particularmente importante em máquinas confinadas.

O diâmetro externo acabado depende de:

• diâmetro do componente
• espessura da parede da manga
• grau de expansão da trança
• se a manga está comprimida contra o componente

Uma manga que se ajusta à mangueira ainda pode interferir com um suporte próximo após a instalação.

Para montagens apertadas, forneça o diâmetro externo final máximo permitido juntamente com as dimensões da mangueira ou do cabo.

Não selecione o tamanho da manga apenas pela largura plana

Alguns têxteis tubulares são fornecidos ou medidos em condição achatada.

A largura plana e o diâmetro interno utilizável estão relacionados, mas não devem ser tratados como intercambiáveis sem considerar a espessura da parede e a geometria da trança.

Para desenhos de engenharia, é melhor especificar:

• diâmetro interno nominal
• tolerância de diâmetro aceitável
• espessura da parede quando necessário
• comprimento final

Isso evita confusão quando diferentes fornecedores usam diferentes práticas de medição de largura plana.

Comprimento de corte ou rolo contínuo?

A manga de sílica trançada pode ser fornecida de acordo com a forma como o cliente pretende instalá-la.

Para ambientes de produção, existem geralmente duas abordagens básicas.

Comprimento contínuo

Rolos contínuos dão ao cliente flexibilidade para cortar cada peça durante a montagem.

Isso pode ser útil onde os comprimentos das mangueiras acabadas variam.

Comprimentos pré-cortados

Peças pré-cortadas reduzem as operações de corte na linha de produção do cliente e podem melhorar a consistência para montagens repetidas.

Ao especificar peças cortadas, leve em consideração:

• comprimento real protegido
• movimento da mangueira ou cabo
• margem de terminação
• possível alteração dimensional associada à expansão da trança

Por que o comprimento da manga trançada pode mudar durante a expansão

Esta é uma característica fundamental das estruturas trançadas.

À medida que a manga se expande radialmente, o ângulo da trança muda. Isso pode reduzir o comprimento axial disponível.

Uma manga medida em condição relaxada pode, portanto, tornar-se mais curta quando expandida sobre um componente maior.

Para aplicações que operam perto do limite superior da faixa de expansão da manga, testes de instalação são aconselháveis antes de finalizar o comprimento de corte de produção.

Isso é especialmente importante para:

• conexões hidráulicas grandes
• conectores irregulares
• montagens de cabos escalonados
• componentes com diâmetro variável

Os métodos de terminação devem corresponder à montagem

A extremidade de uma manga trançada pode precisar ser fixada dependendo da orientação da instalação e do movimento do componente.

O método de terminação deve ser escolhido de acordo com o ambiente operacional, em vez de aplicado universalmente.

Possíveis considerações incluem:

• temperatura no ponto de terminação
• movimento da mangueira
• necessidade de remoção para manutenção
• abrasão na extremidade da luva
• presença de óleo ou produtos químicos
• espaço disponível ao redor da conexão

Para áreas de alta temperatura, qualquer braçadeira, abraçadeira ou rosca usada para reter a luva deve ser, por si só, adequada para o ambiente local.

O que acontece se a luva for instalada sobre uma curva?

No raio externo de uma curva, a estrutura da luva se estende por um caminho mais longo.

No raio interno, o material precisa acomodar um caminho mais curto e pode comprimir.

Uma trança selecionada corretamente segue a curva sem abertura excessiva na parte externa ou amontoamento severo na parte interna.

Os problemas tornam-se mais prováveis quando:

• a luva está muito apertada
• o raio de curvatura da mangueira é muito pequeno
• a espessura da parede é desnecessariamente pesada
• a luva é instalada sob tensão axial

Aplicações dinâmicas de mangueiras devem ser avaliadas na condição curvada e em movimento, não apenas enquanto o conjunto está esticado sobre uma bancada de trabalho.

A luva de sílica trançada é um produto térmico, não uma proteção universal para mangueiras

A fibra de sílica oferece excelente capacidade de alta temperatura, mas a sílica trançada simples não deve ser tratada automaticamente como o melhor material para todos os riscos mecânicos.

Se a abrasão contra bordas de aço afiadas for o problema predominante, outra luva protetora pode ser mais apropriada.

Se for necessária vedação contra óleo ou resistência a líquidos, uma construção revestida pode ser preferível.

Se o respingo direto de metal fundido for o principal risco, a luva precisa ser selecionada para essa exposição específica.

Aplicações que contêm vários riscos podem exigir um sistema de proteção combinado.

Especificação de compra para luva de sílica trançada

Uma especificação de compra completa evita a maioria dos erros de dimensionamento e instalação.

Exemplo: Selecionando uma luva para uma mangueira hidráulica próxima ao escapamento

Suponha que uma mangueira hidráulica tenha um diâmetro externo de 28 mm e um diâmetro externo de acoplamento crimpado de 39 mm.

A mangueira passa a 30 mm de um componente de escapamento quente.

Existem dois métodos de produção possíveis.

Método A: Luva instalada antes da crimpagem

A luva só precisa caber confortavelmente sobre o corpo da mangueira de 28 mm.

A ponteira pode então ser crimpada após a instalação da luva, se o processo de montagem da mangueira permitir.

Método B: Luva instalada após a conclusão da mangueira

A luva deve passar sobre o acoplamento de 39 mm.

Portanto, pode ser necessária uma luva nominal maior ou uma construção trançada com expansão suficiente.

Essas duas montagens usam a mesma mangueira, mas podem exigir especificações de luva diferentes.

É por isso que a instalação do encaixe deve ser discutida antes de confirmar o diâmetro.

Exemplo: Protegendo um feixe de cabos próximo a uma porta de forno

Considere um feixe de cabos de 22 mm passando por um ambiente fabril geral de 45°C, mas percorrendo 600 mm ao lado de uma porta de forno onde o calor radiante local é substancialmente maior.

O objetivo de engenharia não é necessariamente cobrir todo o percurso do cabo.

Uma luva de sílica trançada pode ser aplicada especificamente sobre a zona de alta exposição, desde que:

• a luva se estenda além da área radiante principal
• o diâmetro selecionado acompanhe o feixe de cabos sem folga excessiva
• o raio de curvatura do cabo seja preservado
• os conectores não impeçam a instalação

Essa abordagem localizada pode ser mais prática do que adicionar isolamento pesado a todo o comprimento do cabo.

Quando considerar uma luva texturizada em vez disso

A construção trançada é útil quando a estabilidade dimensional, o roteamento e a instalação compacta são prioridades.

Algumas aplicações estacionárias precisam de maior volume de isolamento em vez de máxima compacidade.

Para essas condições, um têxtil mais volumoso pode ser mais adequado.

A BSTFLEX também fabrica uma Luva de sílica texturizada para isolamento térmico para aplicações onde é necessária uma estrutura de isolamento mais substancial.

Candidatos típicos incluem tubos quentes estacionários e linhas industriais onde o diâmetro externo é menos restritivo.

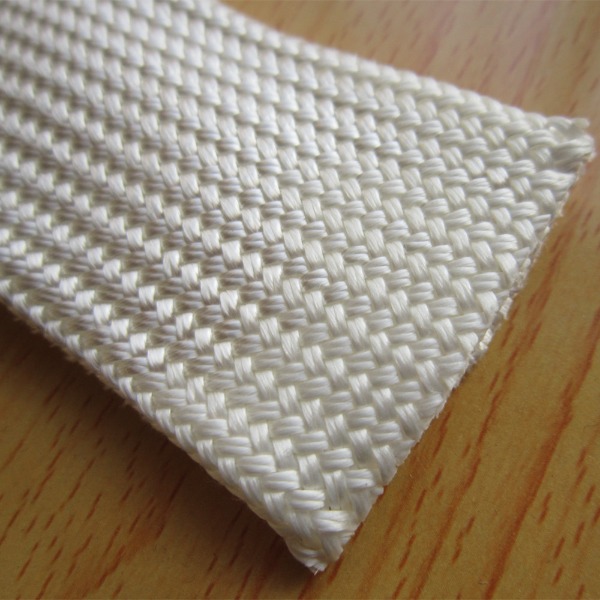

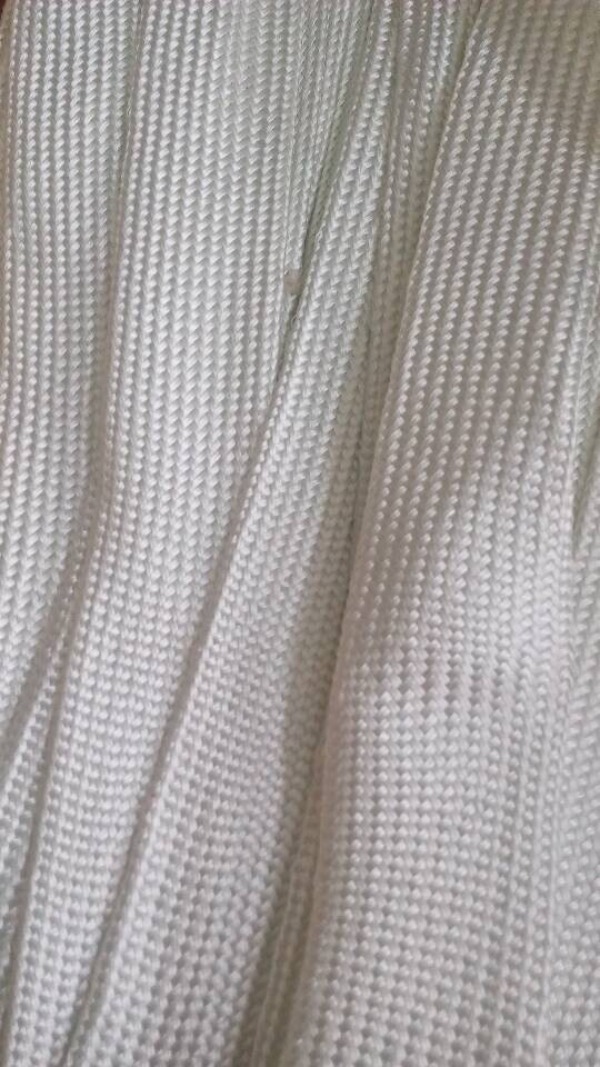

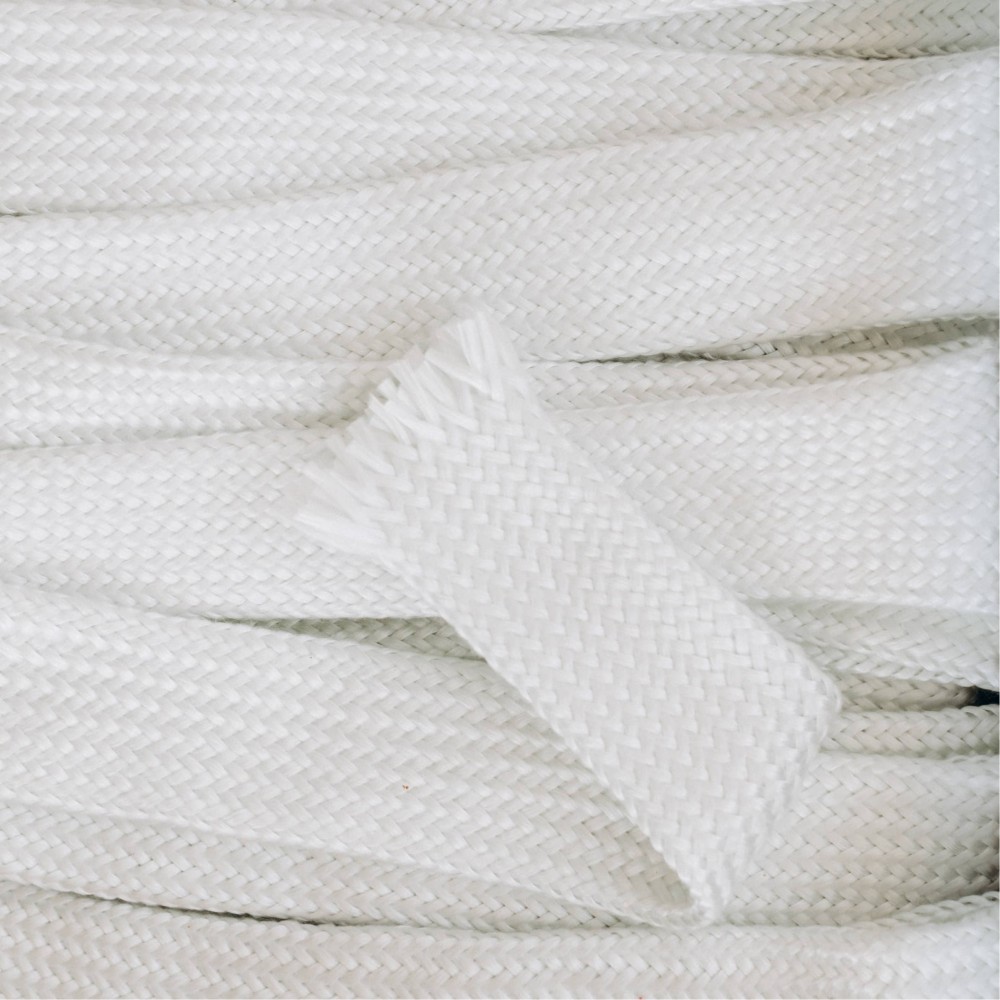

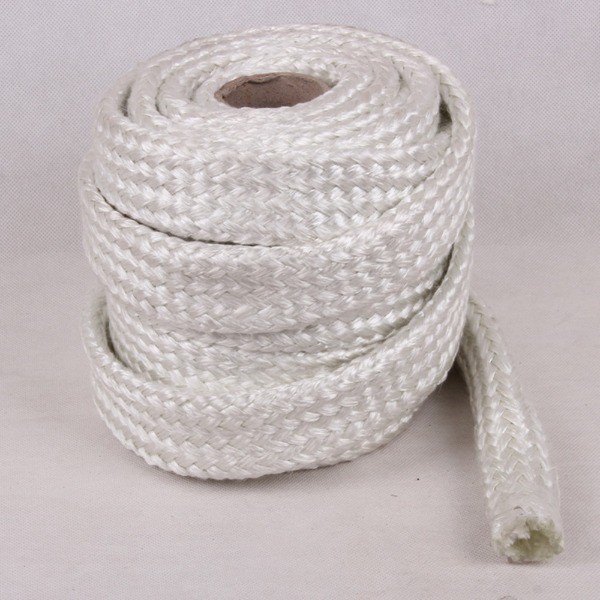

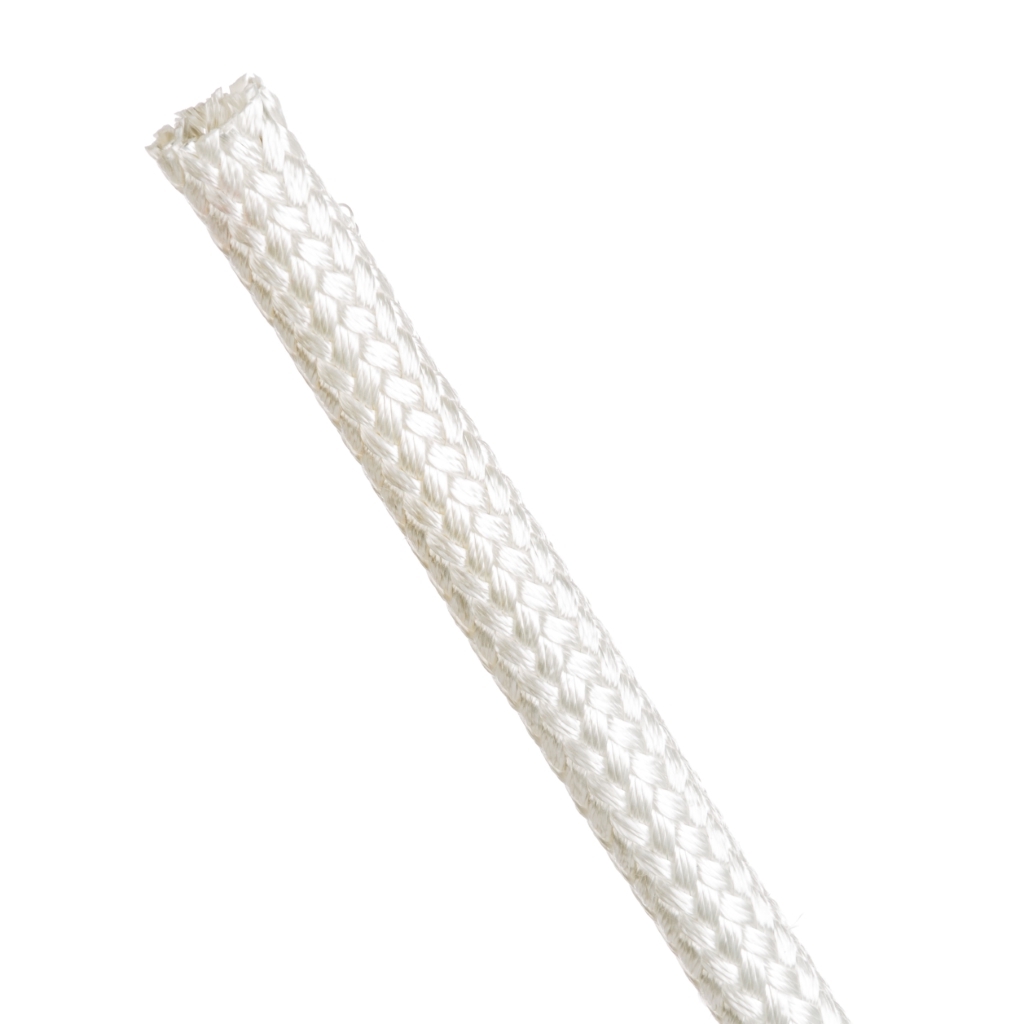

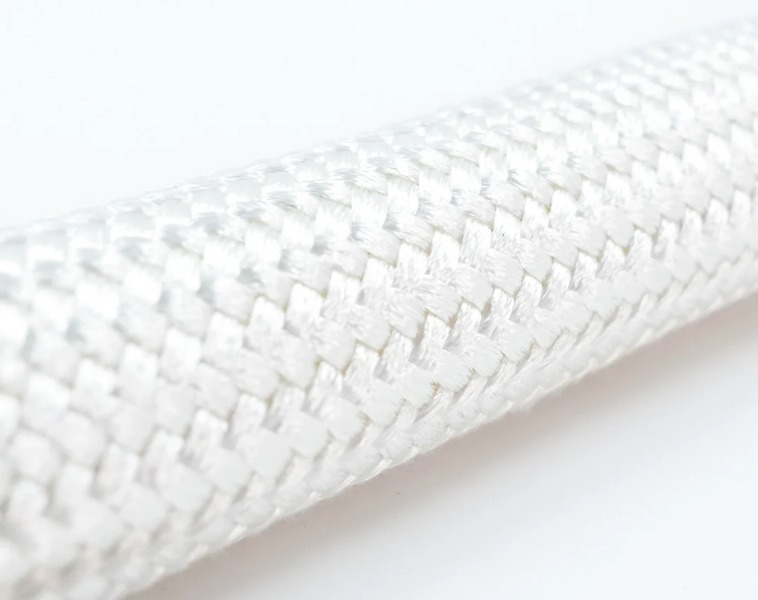

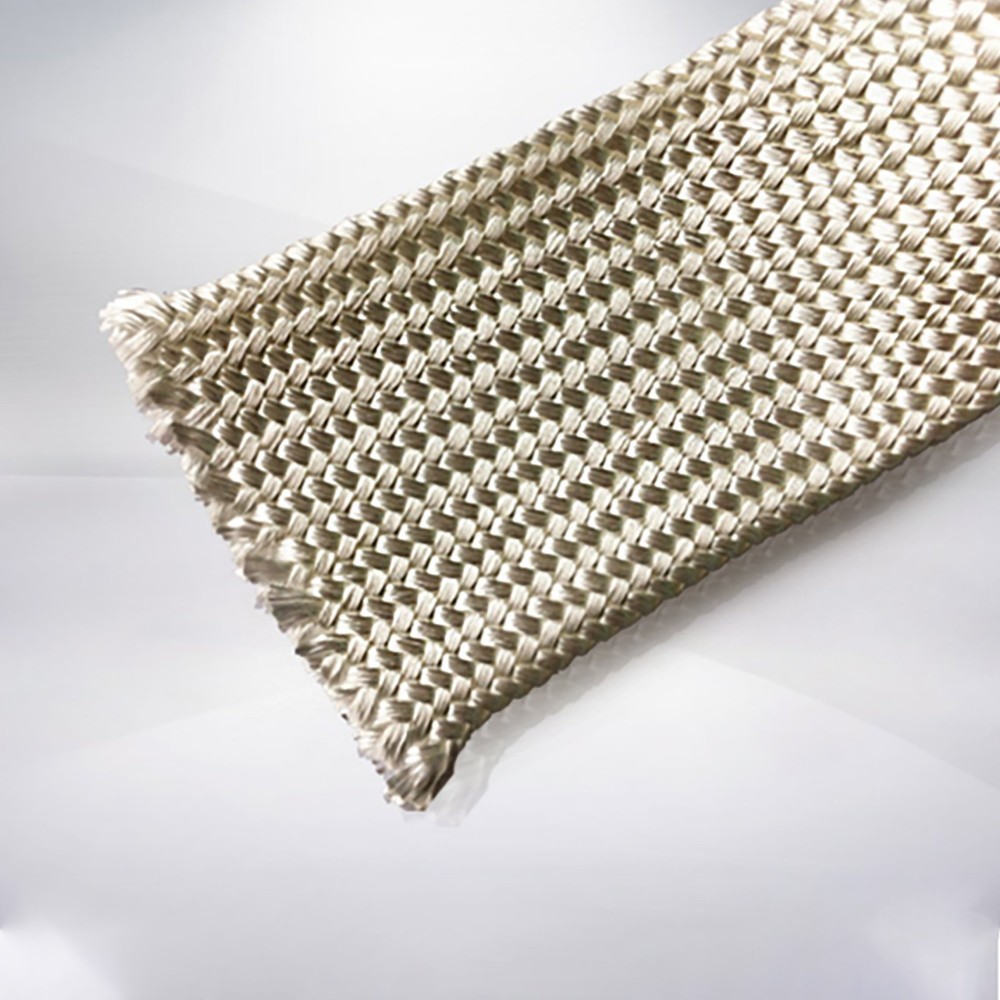

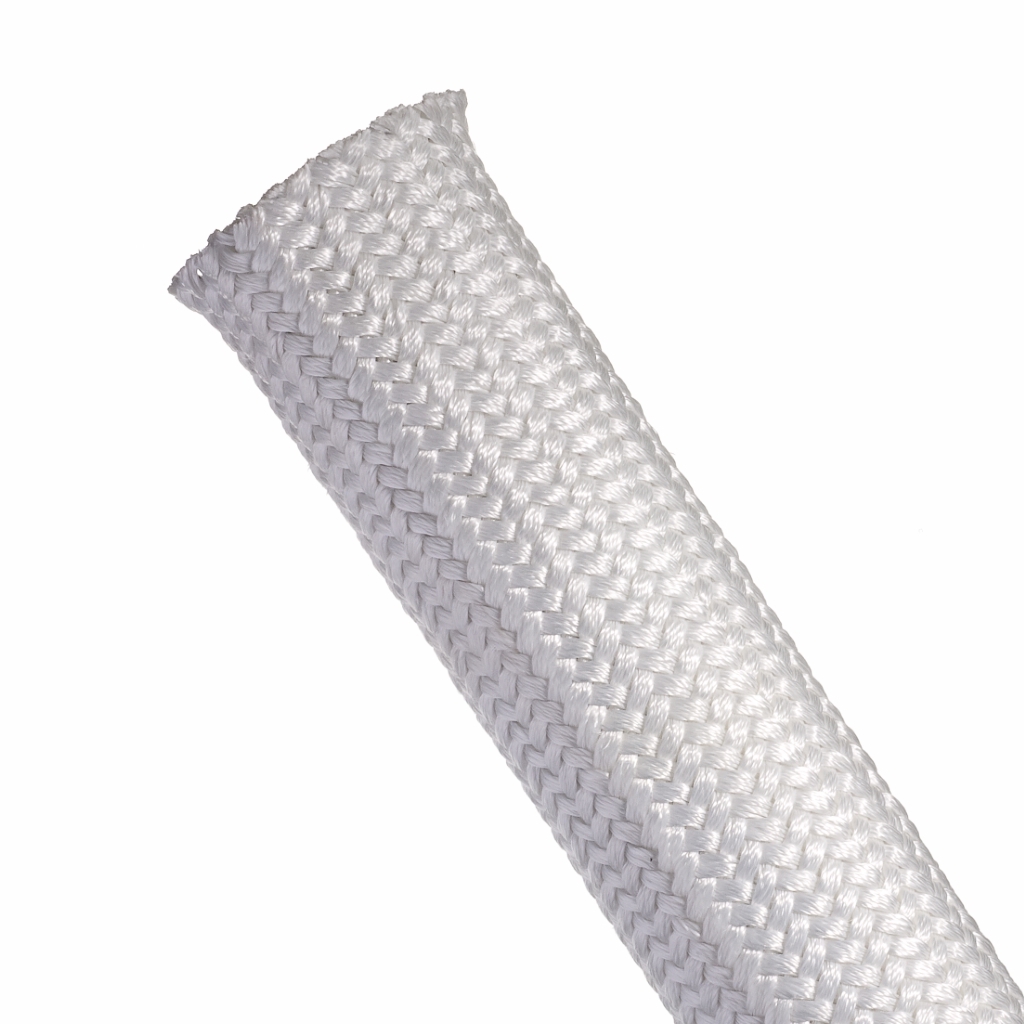

Manga de Fibra de Sílica Trançada BSTFLEX

A BSTFLEX Manga de Sílica Trançada Resistente a Altas Temperaturas é fabricada como uma trança tubular flexível de fibra de sílica para proteção contra altas temperaturas de mangueiras, cabos, fiação e outros componentes sensíveis ao calor. A página atual do produto especifica uma resistência máxima à temperatura de até 1.200°C.

Para a família de produtos mais ampla, veja a Manga de Sílica BSTFLEX categoria.

Perguntas que os compradores fazem antes de encomendar

Como seleciono o diâmetro correto da manga de sílica trançada?

Comece com o diâmetro externo real da mangueira, cabo ou feixe de fios. Se a manga precisar passar por conexões ou conectores, meça também o maior desses componentes. O método de instalação determina qual dimensão controla a seleção da manga.

A manga de sílica trançada pode expandir sobre conexões de mangueira?

Uma manga trançada normalmente tem alguma flexibilidade radial, mas a quantidade depende da geometria e da construção da trança. A expansão excessiva pode abrir a trança e reduzir a cobertura, portanto, o tamanho da conexão deve ser fornecido antes de encomendar.

A manga de sílica trançada pode ser usada em mangueiras hidráulicas móveis?

Sim, desde que a construção, o diâmetro e o comprimento da manga permitam que a mangueira dobre e se mova sem restrição excessiva. Conjuntos dinâmicos devem ser verificados em toda a sua faixa de movimento.

A manga trançada de sílica pode proteger cabos elétricos?

Sim. Ela pode fornecer proteção térmica externa em torno de cabos elétricos, feixes de fios, sensores e instrumentação. A proteção térmica não deve ser confundida com uma classificação de isolamento dielétrico elétrico especificada.

A espessura da parede afeta o isolamento térmico?

A estrutura da parede influencia a quantidade de fibra de sílica entre a fonte de calor e o componente protegido. Uma parede mais espessa pode fornecer volume de isolamento adicional, mas também aumenta o diâmetro final e pode reduzir a flexibilidade.

Qual é a diferença entre manga de fibra de sílica e manga de fibra de sílica trançada?

Manga de fibra de sílica descreve a família de materiais de forma ampla. Manga de fibra de sílica trançada identifica uma construção tubular específica na qual fios de sílica são entrelaçados para criar uma manga flexível e dimensionalmente estável.

A manga de sílica trançada pode ser fornecida em tamanhos personalizados?

Sim. A BSTFLEX pode avaliar diâmetro interno, construção, comprimento, peças cortadas e embalagens personalizados para projetos OEM e industriais.
