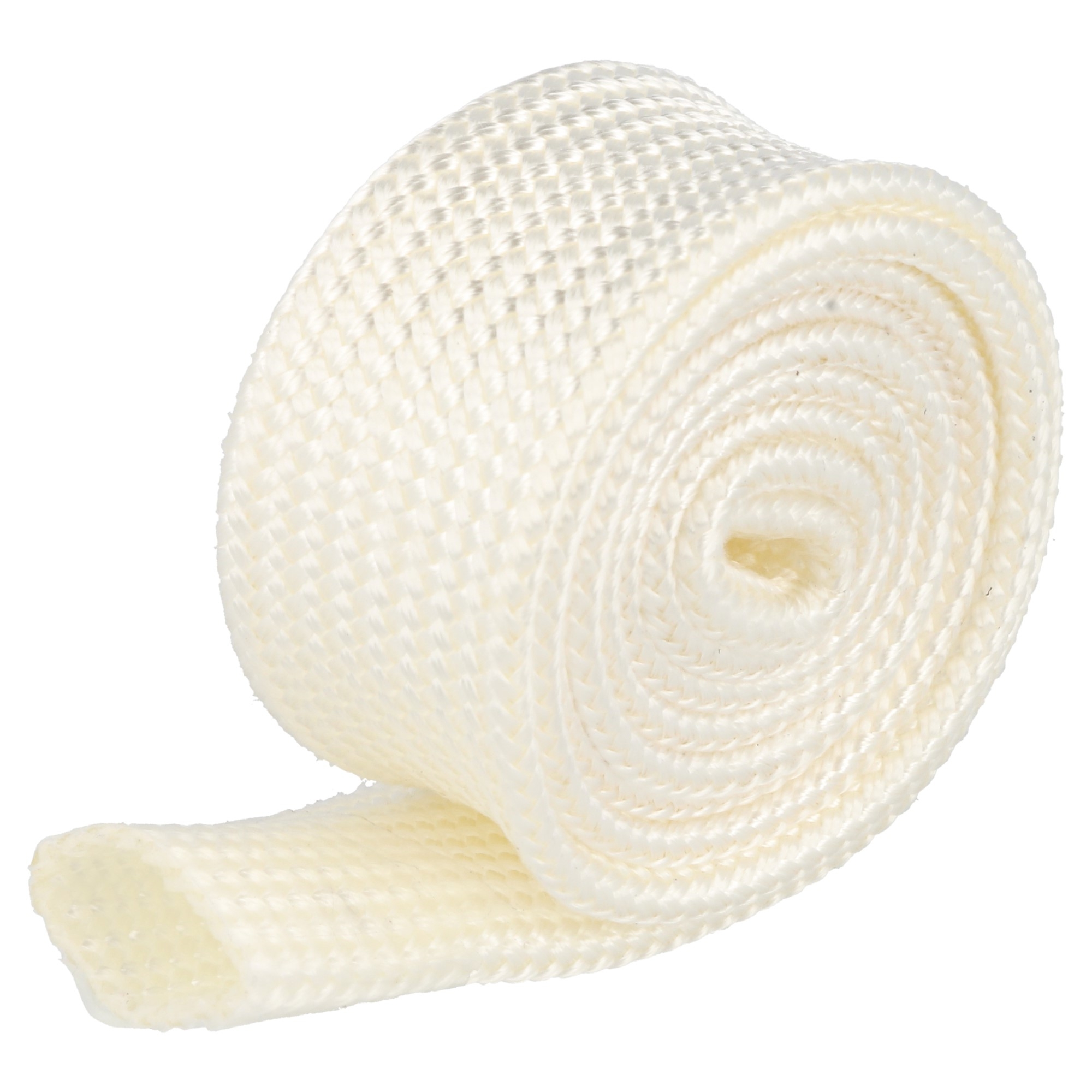

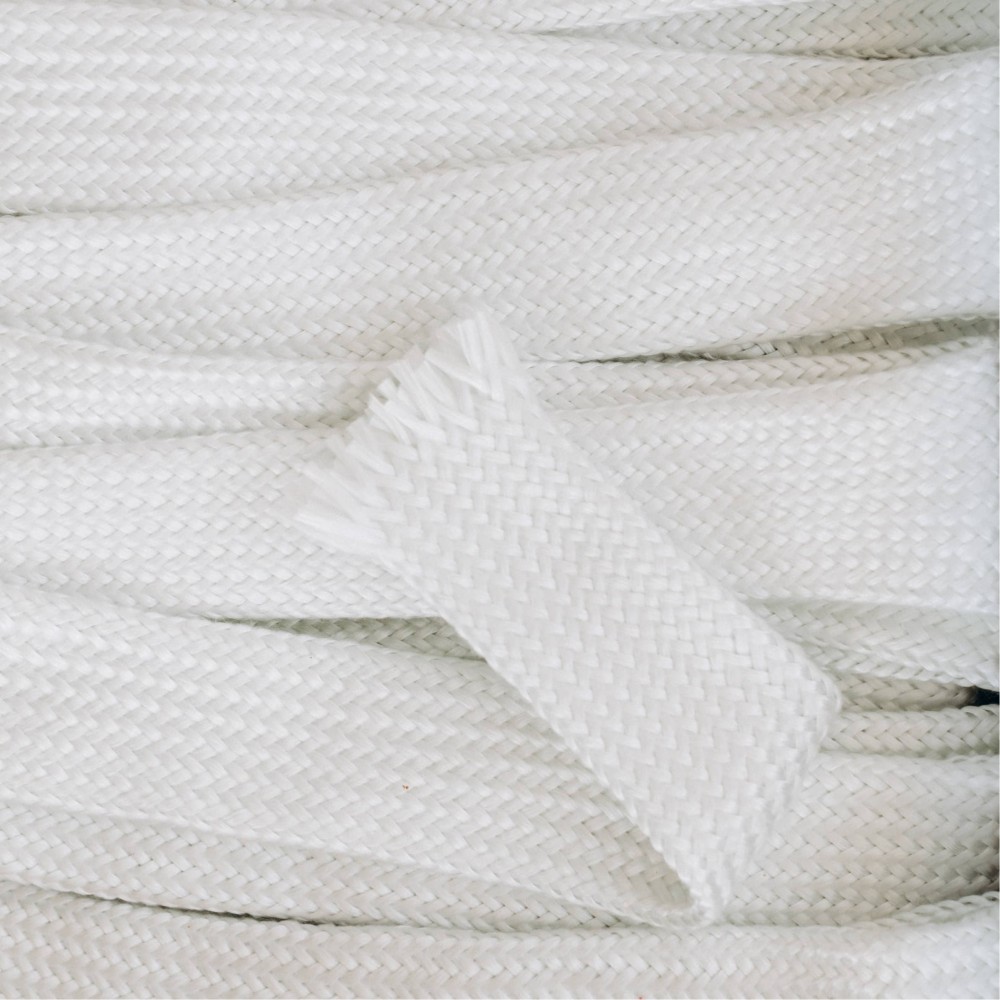

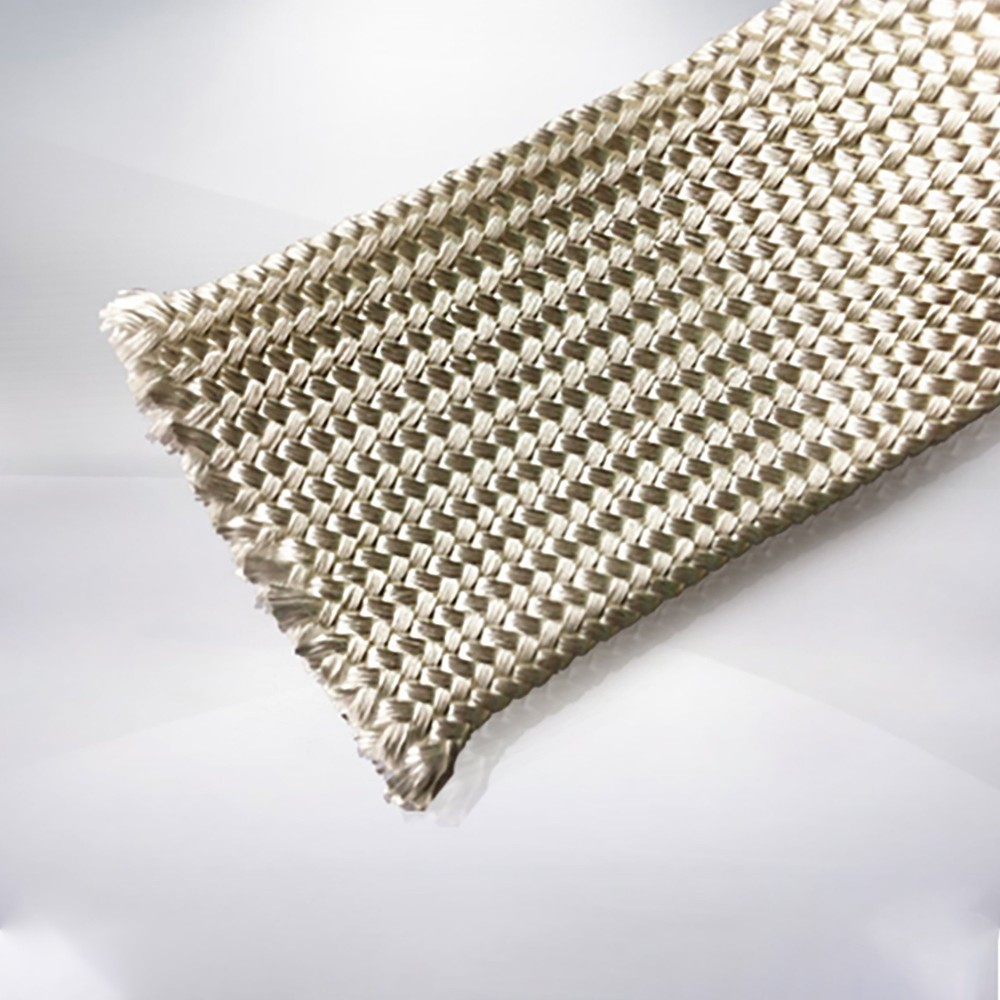

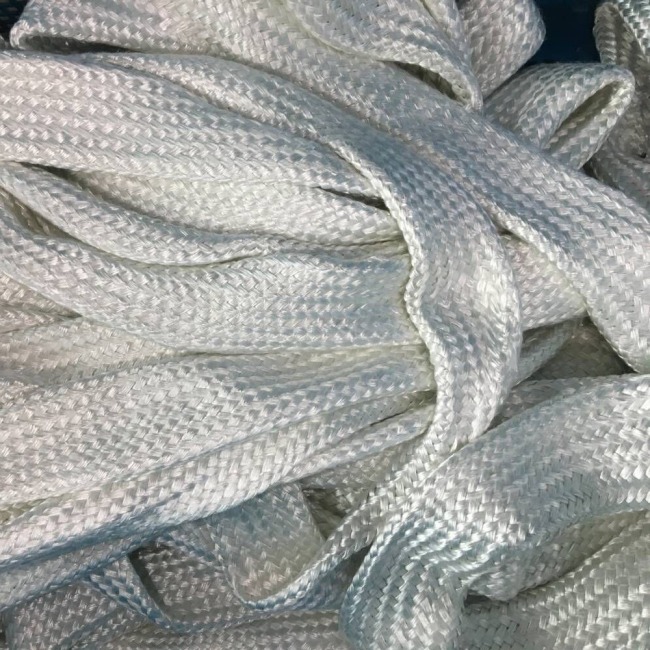

Manga de sílica para proteção de cabos e fios em altas temperaturas.
Os cabos elétricos são frequentemente encaminhados pelas partes mais quentes de uma máquina porque o layout do equipamento deixa poucas alternativas.
Um chicote de fios pode passar ao lado de um coletor de escape, um cabo de sensor pode atravessar a estrutura de um forno ou um cabo de alimentação pode ser instalado próximo a uma linha de processo aquecida. O próprio condutor pode tolerar o ambiente, enquanto o isolamento que o envolve não.
É aqui que umCapa de sílica para caboPode ser utilizado como uma camada externa de proteção térmica.
Em vez de alterar a construção do cabo, a manga cria uma separação adicional entre o cabo e a fonte de calor circundante. Para aplicações que exigem uma construção tubular flexível, a manga de fibra de sílica trançada pode acompanhar o trajeto do cabo, mantendo a cobertura contínua ao redor do feixe protegido.
A BSTFLEX fabricamanga de sílicaProdutos para proteção contra altas temperaturas de cabos, fios, mangueiras hidráulicas, tubulações e outros componentes sensíveis ao calor.
Por que o isolamento do cabo pode ser o ponto fraco
O condutor de cobre ou alumínio dentro de um cabo pode permanecer eletricamente funcional em temperaturas que afetariam seriamente o sistema de isolamento circundante.
Dependendo da construção do cabo, o calor excessivo pode fazer com que a capa ou o isolamento:
- suavizar
- endurecer
- tornar-se quebradiços
- perder flexibilidade
- rachadura durante flexão repetida
- envelhecer mais rápido do que o esperado
O resultado pode não ser uma falha elétrica imediata.
Em muitas instalações, o envelhecimento térmico se desenvolve gradualmente. O cabo continua operando enquanto seu isolamento se torna progressivamente menos capaz de suportar vibração, flexão, contaminação e estresse mecânico.
Adicionando ummanga de cabo de alta temperaturaPode reduzir a carga térmica externa e ajudar a manter o cabo dentro do seu ambiente operacional previsto.
O que uma capa de cabo de sílica realmente protege
Uma capa de sílica é uma barreira térmica externa. Não deve ser confundida com o isolamento primário embutido em um cabo elétrico.
O cabo pode já conter várias camadas:
- condutor
- isolamento primário
- escudo ou tela
- enchimento
- jaqueta interna
- jaqueta externa
A capa de sílica envolve o cabo ou feixe de cabos acabado.
Sua finalidade é reduzir a transferência de calor do ambiente externo para essas camadas internas.
Essa distinção é importante ao especificar ummanga de fio de sílicaA proteção térmica e o isolamento elétrico são dois requisitos de engenharia diferentes.
Proteção térmica não é o mesmo que isolamento elétrico.
Uma manga de fibra de sílica pode ser escolhida devido à sua resistência a altas temperaturas. Isso não significa automaticamente que a manga finalizada tenha uma rigidez dielétrica ou um grau de isolamento elétrico definidos.
Para uma aplicação elétrica, a especificação deve, portanto, separar:
| Exigência | O que isso significa |
|---|---|
| Proteção térmica | Reduz o calor que chega ao cabo. |
| Isolamento elétrico | Fornece uma barreira elétrica específica |
| Proteção mecânica | Resiste à abrasão, esmagamento ou corte. |
| Proteção ambiental | Trata problemas com óleo, produtos químicos, umidade ou contaminação. |
Se a aplicação exigir um desempenho elétrico específico, esse requisito deve ser avaliado separadamente da capacidade de temperatura do tecido de sílica.
Onde é utilizado o revestimento de cabos para altas temperaturas
A fiação resistente a altas temperaturas é comum em locais onde os sistemas elétricos precisam operar perto de uma fonte de calor.
Os locais típicos incluem:
- compartimentos do motor
- áreas do turbocompressor
- coletores de escape
- fornos industriais
- equipamentos de tratamento térmico
- máquinas de processamento de aço
- sistemas de geradores
- equipamento de fundição
- fornos industriais
- máquinas aquecidas por processo
Nessas instalações, o cabo pode estar totalmente funcional do ponto de vista elétrico, enquanto seu isolamento externo fica exposto a calor externo excessivo.
Manga de sílica para fiação automotiva
A fiação automotiva é frequentemente instalada em compartimentos de motor compactos, onde o espaço é limitado e as fontes de calor estão concentradas.
Os possíveis pontos de exposição incluem:
- coletores de escape
- turbocompressores
- tubos de drenagem
- conversores catalíticos
- sistemas de pós-tratamento de diesel
- blocos de motor
- linhas de fluido quente
UMmanga de fio resistente ao calorPodem ser instalados em torno de fios individuais, pequenos feixes ou seções maiores de chicotes elétricos, dependendo do espaço disponível e da proteção necessária.
A capa deve seguir o trajeto da fiação sem interferir com conectores, braçadeiras ou componentes móveis do motor.
Proteção da fiação próxima aos componentes do escapamento
O calor dos gases de escape cria um ambiente particularmente difícil, pois o cabo pode receber uma quantidade substancial de calor radiante sem entrar em contato físico com o tubo de escape.
Por exemplo, um chicote de fios do motor pode passar ao lado de um componente do escapamento com apenas um pequeno espaço de ar entre eles.
Aumentar a distância entre o chicote de fios e o escapamento deve ser considerado em primeiro lugar.
Quando o roteamento não pode ser alterado, ummanga de proteção térmica para cabosAdiciona outra barreira térmica ao redor do arnês.
A eficácia da proteção depende da instalação completa, e não apenas da classificação de temperatura da manga.
O calor radiante pode se propagar através de um espaço de ar.
Não é necessário contato direto para que um cabo seja submetido a altas temperaturas.
Superfícies metálicas quentes irradiam energia em direção a objetos próximos. A quantidade de calor que atinge o cabo depende de fatores como:
- temperatura da superfície quente
- distância entre os componentes
- área de superfície exposta
- orientação relativa
- movimento do ar
- duração da exposição
É por isso que um cabo que aparentemente possui uma folga física razoável ainda pode sofrer temperaturas excessivas durante a operação contínua.
Como escolher o diâmetro correto para uma capa de sílica para cabos.
A seleção da capa para cabos começa com o diâmetro externo real do cabo ou feixe de cabos.
A dimensão nominal do condutor do cabo não é suficiente.
Um cabo identificado pela seção transversal do condutor pode ter um diâmetro externo final consideravelmente diferente, dependendo do isolamento, da blindagem e da construção da capa.
| Medição | Por que isso importa |
|---|---|
| Cabo único OD | Determina o tamanho básico da manga. |
| Pacote OD | Controla o tamanho da manga para vários cabos. |
| Conector OD | Importante se a manga precisar passar sobre o conector. |
| Ramo OD | Importante para arreios com múltiplas ramificações |
| Autorização disponível | Limita o diâmetro da manga acabada |
Cabo único ou conjunto de cabos?
UMRevestimento de fibra de sílica para caboPode ser instalado em torno de um único cabo ou de vários cabos agrupados.
Para um único cabo, o diâmetro da luva geralmente pode ser selecionado relativamente próximo ao diâmetro externo do cabo.
No caso de um feixe de cabos, o cálculo muda porque os cabos não formam uma seção transversal perfeitamente circular.
Vários cabos pequenos podem criar espaços de ar entre si. Portanto, uma luva selecionada unicamente pela soma matemática dos diâmetros dos cabos pode ser impraticável.
A abordagem mais confiável é medir o feixe montado em seu ponto mais largo.
Não ajuste o tamanho da manga apenas pelo conector.
Se a luva for instalada antes da conexão do conector, este poderá não ter influência no diâmetro da luva.
Caso a luva precise ser instalada após a montagem do cabo, o conector poderá atingir a maior dimensão.
Isso altera completamente os requisitos de instalação.
Antes de selecionar ummanga de cabo de alta temperatura, determine se o processo de produção é:
- Primeiro o cabo, depois a manga e, por último, o conector.
- Primeiro o conector, depois a luva.
- A manga é instalada conforme o arnês é montado.
- Instalação de adaptação em um chicote de fios existente
O tamanho do conector pode determinar a especificação da manga.
Considere um cabo sensor com diâmetro de 6 mm e conector de 15 mm.
Se a luva de sílica for instalada antes do conector, uma luva relativamente compacta pode ser utilizada.
Caso a luva precise ser puxada sobre o conector já montado, ela deve acomodar a dimensão de 15 mm.
Por isso, fornecer apenas o diâmetro do cabo durante uma solicitação de cotação pode resultar na seleção incorreta da capa.
Os chicotes elétricos são mais difíceis de montar do que cabos individuais.
Chicotes elétricos de grande porte introduzem diversas variáveis de projeto adicionais.
Um arnês pode conter:
- diferentes tamanhos de fio
- condutores de energia
- fios de sinal
- cabos blindados
- conectores
- pontos de ramificação
- clipes e retentores
O arnês finalizado também pode mudar de forma ao longo do seu percurso.
Portanto, uma única seção reta da manga nem sempre é a melhor solução.
Como proteger um arnês com várias ramificações
Uma manga tubular funciona melhor quando o feixe protegido mantém um diâmetro relativamente constante.
Num ponto de bifurcação, várias abordagens são possíveis:
- use seções de manga separadas
- terminar a manga principal antes da ramificação
- usar diferentes diâmetros de manga
- Instale as mangas durante a montagem do chicote de fios.
- Utilize proteção adicional em cada extremidade dos ramos.
A configuração correta depende de como o chicote de fios é fabricado e recebe manutenção.
Para programas OEM, um desenho do chicote de fios costuma ser mais útil do que uma única medição do diâmetro total.

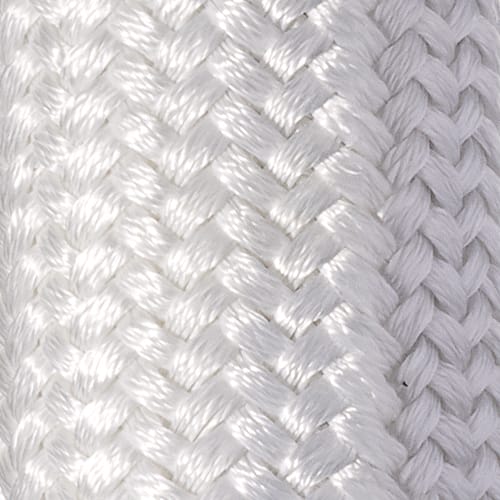

Construção trançada flexível para roteamento de cabos
Um escudo térmico rígido pode proteger um cabo em uma direção, mas o percurso do cabo raramente é perfeitamente reto.
A fiação pode precisar contornar suportes, atravessar conjuntos móveis ou passar por compartimentos do motor com espaço limitado.

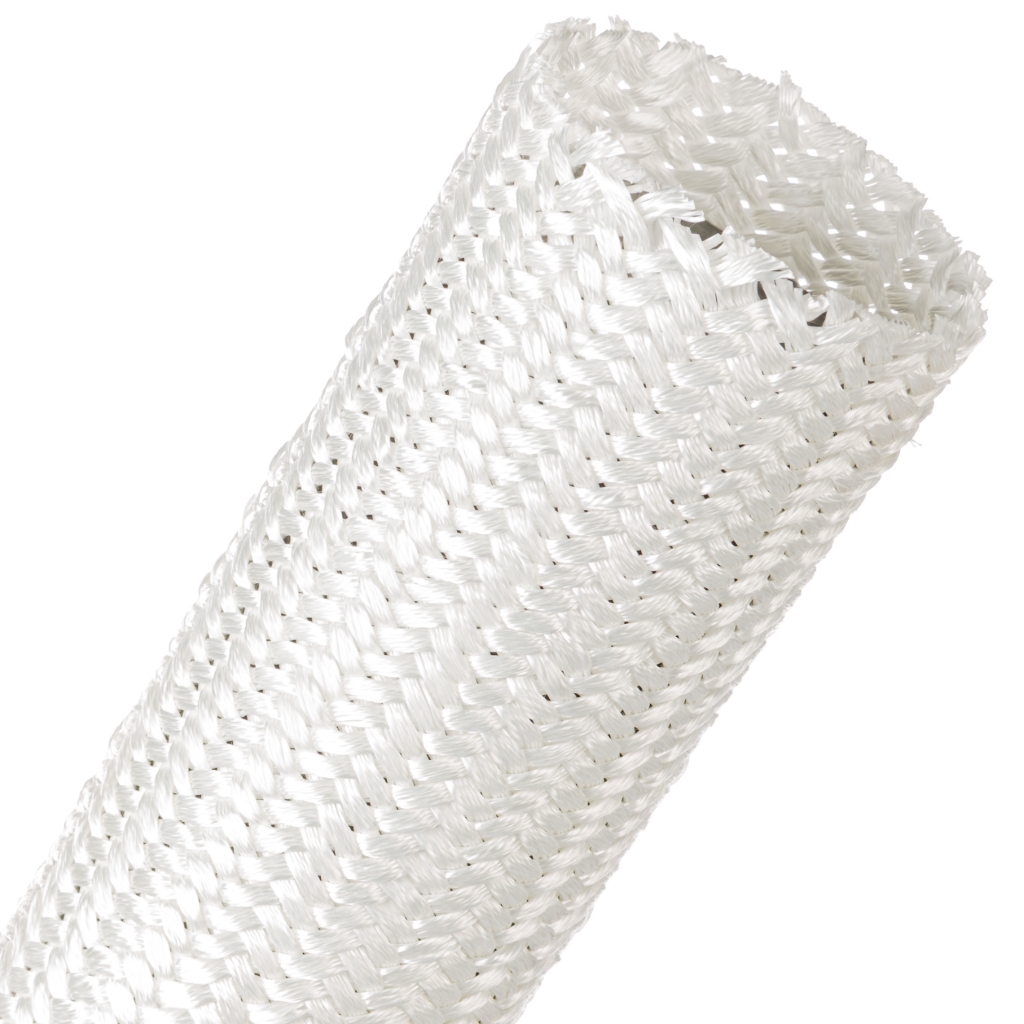

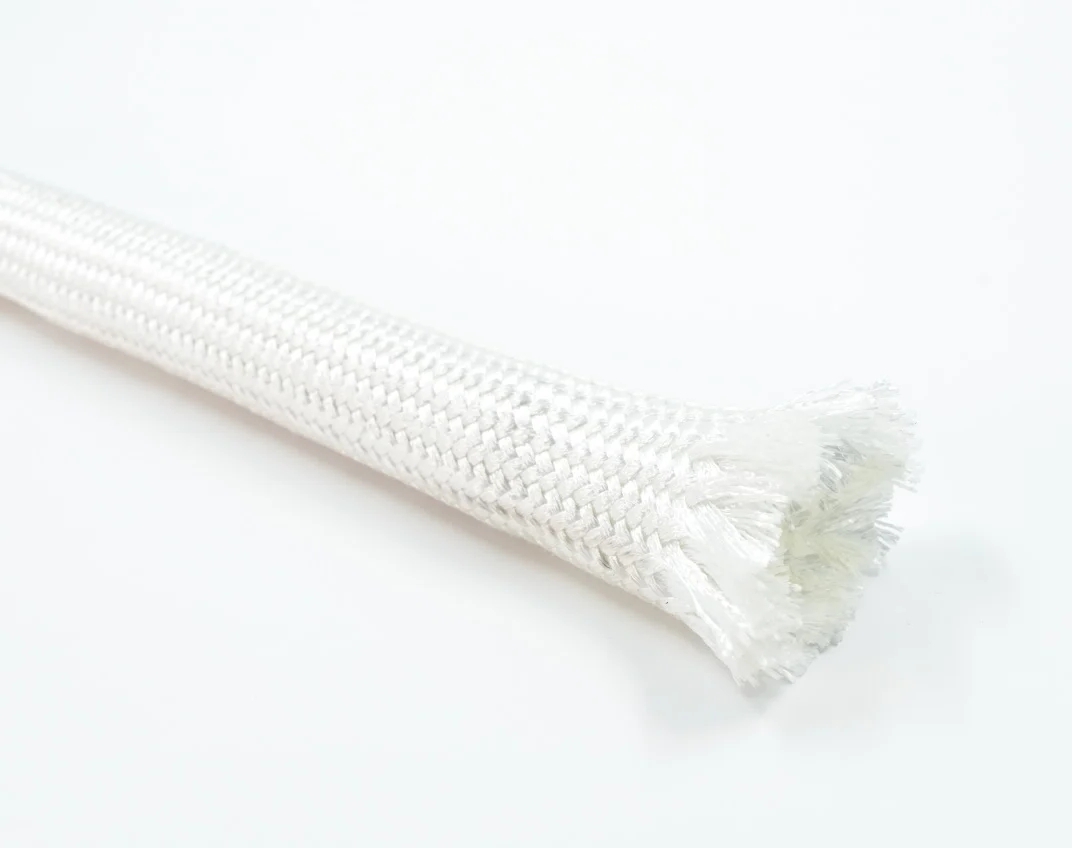

UMRevestimento trançado de sílica para cabosegue essas alterações de roteamento sem exigir uma série de seções de blindagem rígidas.
Isso é particularmente útil nas seguintes situações:
- chicotes do motor
- cabos do sensor
- fiação do termopar
- cabos do gerador
- cabos de controle industrial
- instrumentação de forno
Manga de sílica para fiação de termopares e sensores
Os cabos dos termopares e dos sensores são frequentemente instalados próximos aos equipamentos que monitoram.
Isso pode colocar o cabo diretamente em uma zona de alta temperatura.
O desafio é particularmente notório em fornos e máquinas de processamento térmico, onde o sensor pode ser instalado próximo a uma câmara aquecida, enquanto o cabo precisa atravessar uma seção mais fria da máquina.
Uma capa de sílica pode fornecer proteção térmica localizada sobre a seção exposta à temperatura mais alta.
Proteção de cabos de instrumentação de fornos
Os fornos industriais podem conter inúmeras conexões elétricas e de instrumentação.
Isso pode incluir:
- termopares
- sensores de temperatura
- interruptores de limite
- fiação do atuador
- cabos de controle
- equipamentos de monitoramento
Nem todos os cabos precisam operar na mesma temperatura.
Geralmente, apenas a seção que atravessa a parte externa da fornalha ou que fica próxima a uma abertura quente requer proteção adicional.
O revestimento localizado pode, portanto, ser uma solução mais prática do que substituir ou isolar toda a extensão do cabo.
Proteção de cabos para geradores e equipamentos de energia
Os geradores combinam equipamentos elétricos com sistemas de combustão e exaustão.
A fiação ao redor do compartimento do motor pode ficar exposta ao calor dos componentes do escapamento, turbocompressores e outras superfícies quentes.
Uma capa protetora para cabos resistente a altas temperaturas pode ser usada em seções selecionadas do cabo onde o redirecionamento não é viável.
A luva deve ser instalada sem obstruir a movimentação dos cabos, conectores, pontos de aterramento ou acesso para manutenção.
Manga de sílica para fiação de controle industrial
As máquinas industriais frequentemente contêm fiação de controle próxima a motores, aquecedores, fornos e equipamentos de processo.
A falha de um fio relativamente barato pode paralisar toda uma linha de produção.
A proteção térmica pode, portanto, fazer parte de uma estratégia de confiabilidade mais ampla.
A capa não elimina a fonte de calor. Ela cria uma camada adicional entre essa fonte de calor e o isolamento do cabo.
Como o movimento do cabo afeta a seleção da manga
Nem toda instalação de cabos é fixa.
Alguns cabos se movem continuamente com:
- braços robóticos
- slides da máquina
- atuadores
- vibração do motor
- equipamentos articulados
Para aplicações em movimento, a flexibilidade da manga e o raio de curvatura do cabo tornam-se importantes.
A capa de proteção não deve se tornar uma restrição mecânica que force o cabo a uma curvatura mais acentuada do que a permitida por seu projeto.
A vibração é diferente da flexão contínua.
Um chicote de cabos de motor pode sofrer milhares de ciclos de vibração sem passar pelo grande movimento de flexão observado em um transportador de cabos robótico.
Essas aplicações não devem usar automaticamente a mesma construção de manga.
Para instalações sujeitas a vibrações intensas, preste atenção especial a:
- movimento da manga em relação ao cabo
- segurança de rescisão
- abrasão nos pontos de montagem
- contato repetido com estruturas próximas
Onde a manga deve começar e terminar.
A proteção térmica deve abranger a seção efetivamente exposta ao calor, em vez de simplesmente seguir um comprimento arbitrário do cabo.
No entanto, a manga deve estender-se além da zona de maior aquecimento o suficiente para compensar o gradiente de temperatura ao longo do cabo.
Não conecte a luva diretamente a um suporte afiado, grampo ou borda de metal quente, a menos que a conexão tenha sido projetada para esse local.
Manga de sílica e abrasão de cabos
A fibra de sílica é escolhida principalmente para proteção contra altas temperaturas.
Caso o cabo sofra simultaneamente forte atrito com bordas metálicas, os requisitos térmicos e mecânicos devem ser considerados separadamente.
Possíveis soluções incluem:
- alterando o trajeto do cabo
- adicionando um suporte mecânico
- utilizando uma construção externa mais resistente à abrasão
- combinando proteção térmica e mecânica
Uma classificação de alta temperatura, por si só, nunca deve ser interpretada como uma classificação de abrasão ilimitada.
Óleo, produtos químicos e umidade
Os ambientes com cabos industriais podem conter óleo hidráulico, lubrificantes, produtos químicos de limpeza, água ou outros contaminantes.
Portanto, uma capa têxtil de sílica simples deve ser avaliada em relação ao ambiente real, em vez de ser selecionada apenas com base em sua capacidade de suportar altas temperaturas.
Quando for necessária vedação ambiental ou resistência a líquidos, uma construção com revestimento ou proteção combinada pode ser mais apropriada.
Manga de sílica versus manga de cabo de fibra de vidro
| Fator de seleção | Manga de sílica | Manga de fibra de vidro |
|---|---|---|
| Aplicações em altas temperaturas | Forte candidato à exposição térmica severa. | Adequado para diversas aplicações em temperaturas moderadas e elevadas. |
| Composição da fibra | Fibra rica em sílica | Fibra de vidro |
| Flexibilidade | Disponível em construções trançadas flexíveis. | Disponível em construções flexíveis trançadas e tecidas. |
| Motivo típico para atualização | Maior capacidade de temperatura ou maior margem térmica | Proteção térmica com excelente custo-benefício para diversas aplicações. |
| Proteção de cabos | Adequado para zonas de calor intenso. | Adequado para uma ampla gama de aplicações de cabos industriais. |
O material correto depende da temperatura real do cabo, das condições da fonte de calor, da vida útil necessária e das restrições de instalação.
Como selecionar uma capa de sílica para fios
Para fios individuais e chicotes menores, o processo de seleção deve começar com o diâmetro externo final, em vez da bitola do condutor impressa na especificação do fio.
Verificar:
- diâmetro externo do fio
- número de fios
- diâmetro do feixe montado
- dimensões do conector
- localização das filiais
- raio de curvatura mínimo
- temperatura ambiental máxima
- temperatura da fonte de calor
- comprimento protegido necessário
- sequência de instalação
Qual a temperatura ideal para a seleção da capa do cabo?
Em aplicações de cabos para altas temperaturas, existem diversas faixas de temperatura.
| Temperatura | Por que isso importa |
|---|---|
| temperatura da fonte de calor | Define a fonte térmica. |
| Temperatura do ar | Define o ambiente circundante |
| Temperatura da manga externa | Mostra a carga térmica na camada de proteção. |
| temperatura da capa do cabo | Importante para a vida útil do cabo |
| Temperatura máxima de operação do cabo | Define o alvo de proteção real |
Uma capa protetora classificada para suportar uma temperatura máxima extrema não significa automaticamente que um cabo instalado sob ela permanecerá a uma temperatura segura em todas as condições de instalação.
Exemplo: Cabo próximo a um coletor de escape
Considere um chicote de fios do motor com um diâmetro externo do feixe de 22 mm.
O chicote de fios passa a aproximadamente 40 mm de um componente do sistema de escape e funciona continuamente durante o funcionamento do motor.
Uma avaliação de engenharia razoável consideraria:
- temperatura real da superfície do escapamento
- distância do arnês
- duração da operação
- temperatura máxima permitida do chicote de fios
- espaço livre disponível ao redor do arnês
- movimento e vibração do chicote
- dimensões do conector
A camisa deve então ser selecionada com base no ambiente térmico completo, em vez de simplesmente combinar a classificação de temperatura da camisa com a temperatura de exaustão.
Manga trançada de sílica para proteção de cabos
A BSTFLEX fornece umManga de sílica trançada resistente a altas temperaturasPara proteção contra altas temperaturas de cabos, fios, mangueiras e outros componentes.
A construção tubular trançada é adequada para instalações onde o cabo protegido precisa ser dobrado, contornar máquinas e manter uma barreira térmica flexível.
A especificação atual do produto indica uma resistência máxima à temperatura de até 1.200°C para esta construção.
O desempenho real da proteção do cabo depende da fonte de calor, da distância, do tempo de exposição, das dimensões da manga e do limite de temperatura do cabo subjacente.
Quando uma capa de sílica texturizada faz mais sentido
Uma trança compacta não é a única maneira de usar fibra de sílica.
Quando o cabo estiver fixo e o espaço disponível permitir um maior volume de isolamento, uma construção texturizada pode ser preferível.
A BSTFLEX também oferece umManga de sílica texturizada para isolamento térmicopara aplicações que requerem uma estrutura de isolamento diferente.
A escolha entre construção trançada e texturizada deve ser feita de acordo com a movimentação do cabo, o isolamento necessário, o espaço livre para instalação e a exposição térmica.
Especificação de revestimento de cabos para uma solicitação de cotação.
Uma solicitação de cotação (RFP) útil deve conter mais do que apenas as palavras "manga de cabo para alta temperatura".
| Informações da Solicitação de Cotação | Exemplo |
|---|---|
| Aplicativo | Chicote de fiação do motor |
| Cabo ou feixe OD | 22 mm |
| Diâmetro externo máximo do conector | 35 mm |
| Fonte de calor | Coletor de escape |
| temperatura normal da fonte de calor | 500°C |
| Temperatura máxima | 650°C |
| Distância da fonte de calor | 40 mm |
| Temperatura máxima do cabo | 150°C |
| Movimento | vibração do motor |
| Comprimento da manga necessário | 800 mm |
| Quantidade | Montagem de produção |
Essas informações permitem ao fabricante avaliar a construção e as dimensões da manga com muito mais precisão.
Erros comuns na instalação de revestimento de cabos
Utilizando a bitola do condutor em vez do diâmetro externo do cabo.
A capa envolve o cabo acabado, não o condutor exposto.
Ignorando Conectores
Um conector pode ser várias vezes maior que o próprio cabo.
Protegendo apenas o ponto mais crítico
O cabo deve permanecer dentro da sua faixa de temperatura aceitável em toda a zona de transição protegida.
Supondo que a manga forneça isolamento elétrico
A proteção térmica e o desempenho dielétrico devem ser especificados separadamente.
A manga ficou muito apertada.
Uma instalação excessivamente apertada pode interferir na movimentação e dificultar a manutenção.
Deixando a manga muito folgada
Uma capa muito grande pode aumentar o volume e não fornecer a cobertura desejada ao redor do cabo.
Quando vale a pena considerar o revestimento personalizado de cabos de sílica
Os diâmetros padrão das mangas são práticos para muitas instalações de cabos.
O desenvolvimento personalizado torna-se mais útil quando a aplicação inclui:
- diâmetros de feixe não padronizados
- conectores grandes
- múltiplos ramos de chicote
- espaço de instalação restrito
- comprimentos de corte específicos
- produção OEM de alto volume
- requisitos especiais de embalagem
Para programas de produção, a manga deve ser avaliada como parte do conjunto completo do arnês, e não como um componente têxtil isolado.
Perguntas frequentes
A capa de sílica pode ser usada para proteger cabos elétricos?
Sim. A capa de sílica pode ser instalada em torno de cabos, fios, chicotes, terminais de sensores e outros componentes elétricos que requerem proteção externa contra altas temperaturas ambientes ou radiantes.
Para que serve uma capa de cabo de sílica?
Uma capa de sílica para cabos proporciona uma barreira térmica flexível em torno de um cabo ou feixe de cabos, ajudando a reduzir o calor externo que atinge o isolamento do cabo.
É possível usar manga de sílica em torno da fiação automotiva?
Sim. Pode ser usado em seções selecionadas da fiação automotiva expostas ao calor de componentes do escapamento, turbocompressores, motores e outros equipamentos quentes.
Como escolher o diâmetro de uma manga de fio de sílica?
Meça o diâmetro externo real do fio ou do feixe de fios montado. Se a luva precisar passar por cima de conectores, inclua a maior dimensão do conector no cálculo da instalação.
A manga de sílica trançada pode dobrar junto com um cabo?
Sim. A construção trançada é flexível e pode acompanhar o traçado curvo do cabo. A seleção final ainda deve levar em consideração o raio de curvatura do cabo e a amplitude de movimento durante a operação.
A capa de sílica pode proteger o cabo do calor residual?
Sim. O revestimento de sílica pode ser usado como barreira térmica em torno de cabos posicionados perto de coletores de escape, tubos de escape e outros componentes quentes do motor.
A manga de sílica pode ser usada em cabos de forno?
Sim. Revestimentos de sílica para altas temperaturas podem ser usados em torno de instrumentos de fornos, cabos de termopares, fiação de controle e outros cabos expostos a ambientes térmicos severos.
A capa de sílica substitui o isolamento do cabo?
Não. A capa é uma camada protetora externa. O cabo elétrico deve manter o isolamento adequado à sua tensão, temperatura e requisitos ambientais.
A BSTFLEX fornece capas de cabos de sílica personalizadas?
Sim. Diâmetros, comprimentos, detalhes de construção e embalagens personalizados podem ser avaliados para aplicações de proteção de cabos OEM e industriais.
Solicite uma capa de sílica para sua aplicação em cabos ou fios.
Ao solicitar um orçamento, informe o diâmetro externo do cabo ou chicote, as dimensões do conector, a temperatura da fonte de calor, a distância da fonte de calor, a temperatura máxima permitida do cabo, as condições de movimento e o comprimento da luva necessário.
Para chicotes elétricos complexos, um desenho ou fotografia que mostre o trajeto e a localização das ramificações pode tornar a seleção das mangas de conexão muito mais precisa.
Rede IPv6 suportada
