Manga de Sílica para Proteção Térmica em Geração de Energia, Turbinas e Caldeiras

Equipamentos de geração de energia podem colocar cabos, linhas de instrumentação, mangueiras e tubulações próximos a turbinas, motores, caldeiras, sistemas de exaustão e outros componentes continuamente aquecidos. Ao contrário de eventos térmicos curtos, muitas dessas instalações operam por horas ou dias seguidos, tornando a exposição contínua uma parte importante da seleção da luva.

Uma luva de sílica para geração de energia pode fornecer uma barreira têxtil externa de alta temperatura ao redor de componentes adequados onde é necessária proteção térmica adicional. A construção correta deve ser selecionada a partir da geometria real do componente, fonte de calor, ciclo operacional e temperatura necessária no componente protegido.

A BSTFLEX fabrica luvas de sílica e revestimentos de sílica em construções trançadas e texturizadas para ambientes térmicos industriais exigentes.

A geração de energia cria vários problemas diferentes de proteção contra o calor

O termo “proteção contra calor em usinas de energia” abrange múltiplas instalações que não devem ser tratadas como uma condição térmica idêntica.

O primeiro passo é, portanto, identificar o que está sendo protegido e qual componente cria o calor.

A exposição contínua é importante em equipamentos de geração de energia

Um gerador operando por várias horas sob carga cria um regime térmico diferente de uma máquina que experimenta um breve pico de calor.

Ao especificar uma luva de sílica para geração de energia, separe:

• temperatura operacional contínua normal
• temperatura de pico de curta duração
• duração de cada ciclo de calor
• frequência do ciclo térmico
• condições de desligamento e resfriamento

A capacidade máxima de temperatura da luva por si só não estabelece a temperatura que será atingida pelo cabo, mangueira ou tubo abaixo dela.

Luva de sílica ao redor da instrumentação da turbina

Sistemas de turbinas requerem instrumentação extensiva para temperatura, pressão, vibração e controle operacional. Os cabos dos sensores e os cabos de instrumentação podem precisar passar por zonas de alta temperatura antes de chegar a um ponto de terminação mais frio.

Uma luva de sílica para turbina aplicações podem ser consideradas onde esses cabos requerem uma barreira externa adicional contra calor radiante ou ambiente.

Para proteção de instrumentação, forneça:

• diâmetro externo do cabo acabado
• dimensões do conector
• comprimento protegido necessário
• temperatura no local do cabo
• temperatura máxima permitida do cabo
• roteamento e raio de curvatura
• condições de vibração

Proteção contra Calor de Exaustão de Turbina

As seções de exaustão ao redor de turbinas e motores industriais podem se tornar fortes fontes de calor localizadas.

Se uma luva de sílica for instalada ao redor de um cabo ou mangueira próximo à exaustão, o objetivo é reduzir a exposição térmica externa a esse componente.

Se a luva tiver a intenção de cobrir o próprio tubo de exaustão, o problema torna-se isolamento de exaustão e requer um conjunto diferente de dados de projeto.

Para Proteção de Componentes Adjacentes à Exaustão

Registre:

• distância da exaustão
• temperatura da superfície da exaustão
• diâmetro externo (OD) do componente
• limite de temperatura do componente
• duração da exposição

Para Isolamento Direto de Exaustão

Registre:

• diâmetro externo (OD) do tubo
• temperatura da superfície do tubo
• comprimento de isolamento necessário
• folga radial disponível
• curvas, juntas e seções flexíveis

Proteção de Cabos e Instrumentação de Caldeiras

Instalações de caldeiras podem expor fios de termopares, cabos de sensores, cabos elétricos e linhas de controle ao calor radiante e ambiente contínuo.

Uma luva de proteção térmica para caldeira deve ser selecionada de acordo com a temperatura onde o cabo realmente passa, em vez de apenas a temperatura da combustão interna ou do vapor.

A temperatura do processo dentro da caldeira pode ser muito diferente da condição térmica experimentada pela instrumentação externa.

Informações úteis incluem:

Manga de sílica para fiação de gerador

Grupos geradores a diesel e a gás combinam sistemas elétricos com motores, tubos de escape e espaços operacionais fechados.

Passagens de cabos próximas a coletores de escape, turbocompressores, componentes de pós-tratamento ou superfícies quentes do motor podem exigir proteção térmica adicional.

Para uma manga de proteção térmica para gerador, avalie:

• DE do cabo ou feixe de fios
• tamanho do conector
• distância da fonte de calor
• perfil de carga do gerador
• ventilação do gabinete
• temperatura máxima do cabo
• vibração

Em pacotes de geradores fechados, a temperatura local do ar também pode permanecer elevada após a estabilização da temperatura do escape ou da superfície do motor.

Linhas hidráulicas e de lubrificação próximas a equipamentos quentes

Instalações de geração de energia podem conter sistemas de controle hidráulico e circuitos de lubrificação em áreas que contêm tubulações quentes, turbinas ou motores.

A mangueira ou linha pode transportar fluido dentro de sua faixa normal de temperatura enquanto recebe calor radiante externo adicional.

Uma manga de sílica trançada pode fornecer uma barreira têxtil flexível ao redor de mangueiras adequadas, mas a seleção da manga deve incluir:

• DE real da mangueira
• DE da conexão e da virola
• movimento da mangueira
• fonte de calor radiante
• distância da fonte
• exposição ao óleo

O tecido de sílica simples não deve ser considerado automaticamente à prova de óleo ou quimicamente impermeável. Onde se espera exposição repetida a fluidos, esse requisito deve ser especificado separadamente.

Áreas de tubos quentes e linhas de vapor

Cabos elétricos e linhas de instrumentação podem compartilhar espaço com tubulações de vapor ou outras linhas de processo quentes.

Mesmo sem contato direto, uma pequena distância de separação pode produzir exposição radiante significativa.

Sempre que possível, aumentar a distância entre o componente sensível e o tubo quente é uma primeira medida de projeto eficaz. Quando o roteamento não puder ser alterado, o revestimento térmico pode fornecer uma camada protetora adicional.

Para requisitos de isolamento direto de tubos, consulte a orientação de seleção dedicada para manga de sílica usada em torno de tubos e tubulações de alta temperatura.

Manga de sílica trançada para roteamento flexível

Sistemas de geração de energia frequentemente contêm cabos e mangueiras que devem seguir rotas curvas ao redor de máquinas, suportes e componentes estruturais.

Uma construção tubular trançada pode acomodar roteamento curvo enquanto mantém a cobertura ao redor do componente protegido.

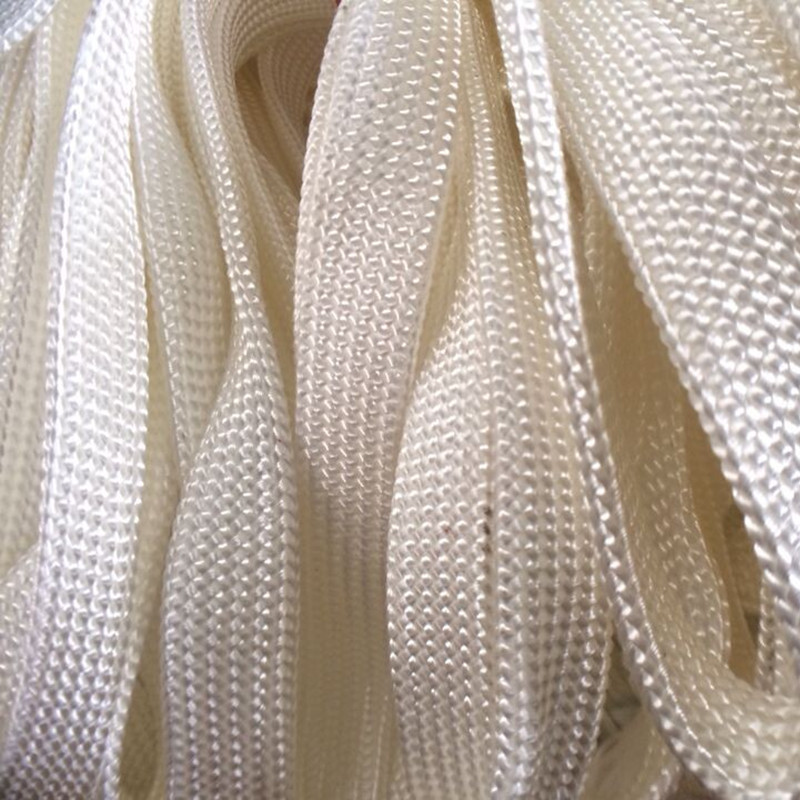

A Manga de Sílica Trançada Resistente a Altas Temperaturas da BSTFLEX destina-se à proteção térmica flexível de mangueiras, cabos, fios e tubulações adequados.

A página atual do produto lista a resistência máxima à temperatura de até 1.200°C (2.192°F). Isso não deve ser interpretado como a temperatura operacional contínua permitida de cada componente ou instalação protegida.

Manga de Sílica Texturizada para Aplicações de Isolamento

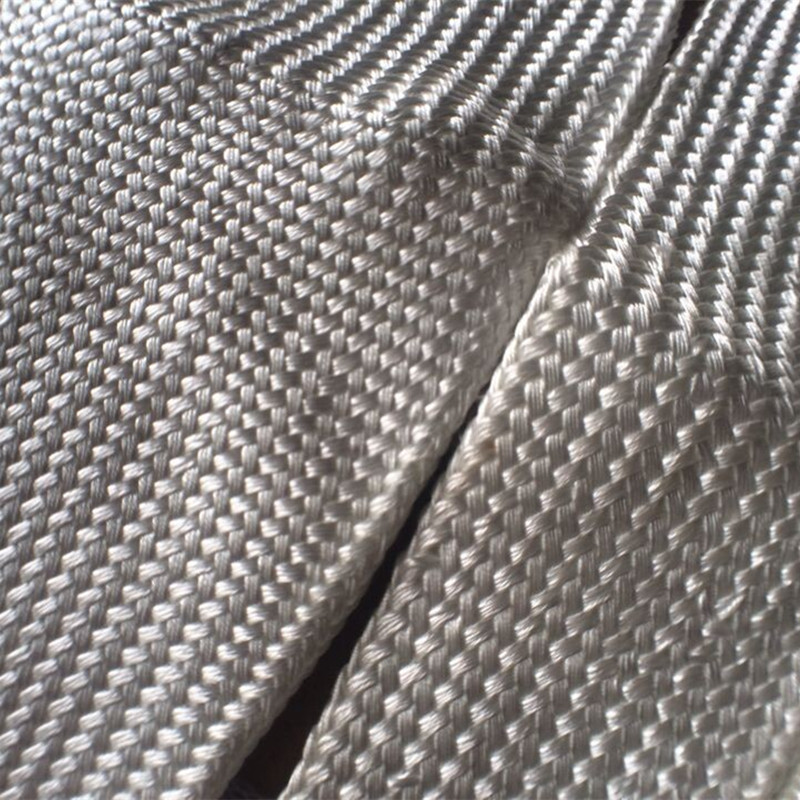

Onde a aplicação requer uma construção têxtil macia e volumosa, uma manga de sílica texturizada oferece outra opção.

A Manga de Sílica Texturizada para Isolamento Térmico é especificada para resistência contínua à temperatura de até 1.000°C (1.832°F).

Texturizada descreve a estrutura do fio; trançada descreve o método de formação da manga. Estes termos não devem ser tratados como categorias de desempenho mutuamente exclusivas. Compare a construção real do produto e o resultado instalado.

Não selecione apenas pela classificação de temperatura

Um número de temperatura não descreve o sistema térmico completo.

Por exemplo, duas mangas idênticas podem produzir temperaturas diferentes no componente protegido se:

• uma estiver posicionada a 20 mm da fonte de calor e a outra a 100 mm de distância
• uma instalação tiver fluxo de ar forte e a outra estiver fechada
• uma manga se ajustar perfeitamente e outra estiver comprimida sob uma braçadeira
• um componente operar continuamente e o outro intermitentemente

A pergunta correta, portanto, não é apenas “Que temperatura a manga pode suportar?”, mas também “Abaixo de que temperatura o componente protegido deve permanecer?”

Meça o componente acabado antes de fazer o pedido

Para cabos, mangueiras e tubulações, use o diâmetro externo acabado real.

Meça também o maior conector, conexão, acoplamento ou anilha que a manga deve passar durante a instalação.

Vibração e abrasão precisam de avaliação separada

Turbinas, geradores e motores podem expor componentes revestidos a vibrações substanciais.

Uma manga de fibra de sílica pode atender ao requisito térmico enquanto ainda sofre desgaste mecânico se esfregar contra suportes de metal ou equipamentos adjacentes.

Identifique:

• pontos de contato
• bordas afiadas
• movimento esperado
• nível de vibração
• método de retenção necessário

A resistência térmica não deve ser usada como substituto para uma especificação de abrasão.

Exemplo: Cabo de gerador próximo a um sistema de exaustão

Considere um cabo de controle roteado ao lado do tubo de exaustão de um gerador operando sob carga contínua.

O cabo tem um diâmetro externo acabado de 18 mm e está exposto ao longo de uma seção de 700 mm. A superfície de exaustão é consideravelmente mais quente do que a temperatura contínua permitida do cabo.

Uma sequência de seleção prática é:

1. Confirme o limite de temperatura do cabo.
2. Meça o diâmetro externo do cabo e as dimensões do conector.
3. Determine a distância da exaustão.
4. Registre as temperaturas normal e máxima da superfície de exaustão.
5. Defina a carga do gerador e a duração da operação.
6. Verifique o fluxo de ar dentro do gabinete.
7. Selecione uma construção e diâmetro de luva apropriados.
8. Meça a temperatura do cabo durante a operação representativa, quando necessário.

Exemplo: Cabo de instrumentação de turbina

Um cabo de sensor pode sair de uma área quente de turbina e entrar em uma bandeja de cabos mais fria após um percurso relativamente curto.

Neste caso, proteger apenas a seção de alta exposição pode ser mais prático do que cobrir todo o cabo.

O comprimento protegido deve se estender pela zona quente real, permitindo movimento, propagação de calor e requisitos de terminação.

Informações a incluir em uma RFQ

Luva de sílica personalizada para equipamentos de geração de energia

A BSTFLEX fornece luvas de sílica para montagens industriais de alta temperatura que requerem diferentes diâmetros, comprimentos e configurações de instalação.

Para projetos OEM e industriais, os clientes podem fornecer desenhos de componentes, diâmetro externo real, dimensões de encaixe, comprimento necessário, condições de temperatura e quantidade para análise.

Os pontos de partida disponíveis incluem a luva de sílica trançada e a luva de sílica texturizada.

Solicite um orçamento de luva de sílica para equipamentos de geração de energia

Perguntas frequentes

A luva de sílica pode ser usada em torno de cabos de turbina?

Pode ser considerada para aplicações adequadas de instrumentação e cabos de turbina que exijam proteção térmica externa adicional. Os limites de temperatura do cabo, a exposição ao calor local, a vibração e os requisitos do sistema aplicáveis devem ser analisados antes da seleção.

A luva de sílica pode proteger a fiação do gerador do calor do escapamento?

A luva de sílica pode fornecer uma barreira térmica externa em torno de cabos de gerador adequados localizados próximos a componentes de escapamento. A temperatura da superfície do escapamento, a distância, a duração da operação e a temperatura máxima permitida do cabo devem ser incluídas na avaliação.

A luva de sílica pode ser usada em torno da instrumentação da caldeira?

Pode ser considerada para fios e cabos de instrumentação adequados expostos a alto calor ambiente ou radiante em torno de equipamentos de caldeira. Use a temperatura no local do cabo, em vez de apenas a temperatura interna da caldeira, para a seleção do produto.

A luva de sílica é adequada para mangueiras hidráulicas em usinas de energia?

A luva de sílica pode fornecer proteção térmica para mangueiras hidráulicas adequadas próximas a equipamentos quentes. As dimensões da mangueira, o diâmetro externo do encaixe, o movimento, o calor radiante e a exposição a fluidos devem ser considerados.

O cabo ou a mangueira inteira deve ser coberto?

Não necessariamente. Onde a exposição ao calor for localizada, a luva pode ser concentrada na seção afetada se a instalação tiver sido avaliada adequadamente.

Uma luva de 1.000°C ou 1.200°C mantém o componente protegido abaixo dessa temperatura?

Não. A classificação de temperatura do material da luva não define a temperatura resultante do componente. A fonte de calor, a distância, a duração, o fluxo de ar, a construção da luva e a instalação influenciam a temperatura protegida.
